PRODUCT >자동밸브

PRODUCT

DBVE-1F		전동 볼 밸브(2-WAY)-플랜지 타입(F)

* 특징(Infomations)
- 접속부는 O-Ring으로 처리되어 옥외 설치 시에도 완벽하게 방수함. - 전압은 단상(AC 110/220V), 3상(AC 380/440V) 및 24V DC등 으로 고객이 선택 가능함. - OPEN&CLOSE 및 비례제어(주문사항)도 가능함. - Indicator 적용으로 동작 상황 확인가능 - 수동동작 가능
* 주의(Precautions)
- 사용조건(압력, 온도, 차단시 압력차) 확인 - 적용유체 확인 - 전압확인 - 주변온도(5℃~60℃) 사용

* 재질(Materials)
1	몸통(Body)					Stianless Steel
2	트림(Trim)					Stianless Steel, Teflon

* 사양(Specifications)
ITEM						CONTENTS
적용유체(Applicable Fluid)						물, 공기
적용압력(Working Pressure)						10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)						5℃ ~ 80℃
접속방법(Connection Method)						KS 10K RF 플랜지

* 치수(Dimensions)
호칭		L	ØC	ØD	Ød	n-Øh	H1	H2	E
15A		108	70	95	15	4-ø15	107	151	160
20A		117	75	100	20	4-ø15	110	151	160
25A		127	90	125	25	4-ø19	122	151	160
32A		140	100	135	32	4-ø19	145	151	160
40A		165	105	140	38	4-ø19	150	170	196
50A		178	120	155	50	4-ø19	182	170	196
65A		190	140	175	65	4-ø19	206	208	256
80A		203	150	185	80	8-ø19	213	208	256
100A		229	175	210	100	8-ø19	225	208	256
125A		356	210	250	125	8-ø23	260	208	256
150A		394	240	280	150	8-ø23	285	240	280
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DBVP-1F		에어실린더 볼 밸브(2-WAY)-플랜지 타입(F)

* 특징(Infomations)
- 악세서리 설치가 용이함(주문사항)
* 주의(Precautions)
- 사용조건(압력, 온도, 차단시 압력차) 확인 - 적용유체 확인

* 재질(Materials)
1	몸통(Body)					Stianless Steel
2	트림(Trim)					Stianless Steel, Teflon

* 사양(Specifications)
ITEM						CONTENTS
적용유체(Applicable Fluid)						물, 공기
적용압력(Working Pressure)						10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)						5℃ ~ 80℃
접속방법(Connection Method)						KS 10K RF 플랜지
구동기(Actuators)						Double Acting, Single Acting

* 치수(Dimensions)
호칭		L	ØC	ФD	Фd	n-Øh	H1	H2
15A		108	70	95	15	4-ø15	107	209
20A		117	75	100	20	4-ø15	110	209
25A		127	90	125	25	4-ø19	122	209
32A		140	100	135	32	4-ø19	145	228
40A		165	105	140	38	4-ø19	150	228
50A		178	120	155	50	4-ø19	182	243
65A		190	140	175	65	4-ø19	206	243
80A		203	150	185	80	8-ø19	213	256
100A		229	175	210	100	8-ø19	225	272
125A		356	210	250	125	8-ø23	260	312
150A		394	240	280	150	8-ø23	285	318
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

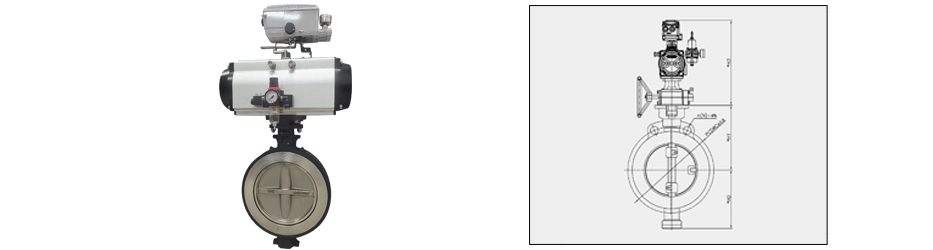

DJBS-1C		에어실린더 버터플라이 타입 콘트롤 밸브

* 특징(Infomations)
- 개도(유량) 조절이 가능함 - 악세사리 설치가 용이함(주문사양).
* 주의(Precautions)
- 사용조건(압력, 온도, 차단시 압력차) 확인 - 적용유체 확인

* 재질(Materials)
1	몸통(Body)				SCPH2, SCS13, SCS14 A216 WCB, A351 CF8, A351 CF8M
2	트림(Trim)				Stainless Steel, RTFE

* 사양(Specifications)
ITEM					CONTENTS
적용유체(Applicable Fluid)					물, 에어, 스팀
적용압력(Working Pressure)					20kgf/㎠ 이하(Max. 2.0㎫)
적용온도(Applicable Temperature)					180℃이하(연속온도)
접속방법(Connection Method)					웨이퍼(Wafer)타입
구동기(Actuators)					Double Acting, Single Acting
악세사리(Accessory) * 요구사항에 따라 선택 및 공급 가능					Air set, Positioner, Solenoid valve Limit S/W, Handel etc.

* 치수(Dimensions)
호칭		L	H1	H2		H3	ØC	n-Øh
40A		43	110	57		295	98.4	4-16
50A		43	130	77		295	120	8-19
65A		46	143	87		295	140	8-19
80A		46	155	98		305	150	8-19
100A		52	170	110		305	175	8-19
125A		56	190	131		315	210	8-23
150A		56	210	154		330	240	8-23
200A		62	243	176		370	290	12-23
250A		68	282	216		395	355	12-25
300A		78	310	244		430	400	16-25
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DBE-1F		전동 버터플라이 밸브

* 특징(Infomations)
- 접속부는 O-Ring으로 처리되어 옥외 설치 시에도 완벽하게 방수함. - 전압은 단상(AC 110/220V), 3상(AC 380/440V) 및 24V DC등 으로 고객이 선택 가능함. - OPEN&CLOSE 및 비례제어(주문사항)도 가능함. - Indicator 적용으로 동작 상황 확인가능 - 수동동작 가능
* 주의(Precautions)
- 사용조건(압력, 온도, 차단시 압력차) 확인 - 적용유체 확인 - 전압확인 - 주변온도(5℃~60℃) 사용

* 재질(Materials)
1	몸통(Body)				GC200, GCD450 SSC13, SSC14
2	트림(Trim)				Stainless Steel, EPDM, NBR

* 사양(Specifications)
ITEM					CONTENTS
적용유체(Applicable Fluid)					물
적용압력(Working Pressure)					10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)					5℃ ~ 80℃
접속방법(Connection Method)					웨이퍼(Wafer)타입
악세사리(Accessory) * 요구사항에 따라 선택 및 공급 가능					Air set, Positioner, Solenoid valve Limit S/W, Handel etc.

* 치수(Dimensions)
호칭		L	ØC	Øh		H1	H2	E
50A		42	120	19		240	151	160
65A		45	140	19		264	151	160
80A		45	150	19		276	170	196
100A		52	175	19		314	170	196
125A		54	210	23		340	170	196
150A		56	240	23		365	208	256
200A		60	290	23		377	208	256
250A		64	355	25		480	208	256
300A		78	400	25		544	240	280
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DBP-1F		에어실린더 버터플라이 밸브

* 특징(Infomations)
- 악세서리 설치가 용이함 (주문사항)
* 주의(Precautions)
- 사용조건(압력, 온도, 차단시 압력차) 확인 - 적용유체 확인

* 재질(Materials)
1	몸통(Body)				GC200, GCD450 SSC13, SSC14
2	트림(Trim)				Stainless Steel, EPDM, NBR

* 사양(Specifications)
ITEM					CONTENTS
적용유체(Applicable Fluid)					물
적용압력(Working Pressure)					10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)					5℃ ~ 80℃
접속방법(Connection Method)					웨이퍼(Wafer)타입
구동기(Actuators)					Double Acting, Single Acting
악세사리(Accessory) * 요구사항에 따라 선택 및 공급 가능					Air set, Positioner, Solenoid valve Limit S/W, Handel etc.

* 치수(Dimensions)
호칭		L	ØC	Øh		H1	H2
50A		42	120	19		240	209
65A		45	140	19		264	231
80A		45	150	19		276	231
100A		52	175	19		314	243
125A		54	210	23		340	256
150A		56	240	23		365	256
200A		60	290	23		377	268
250A		64	355	25		480	294
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

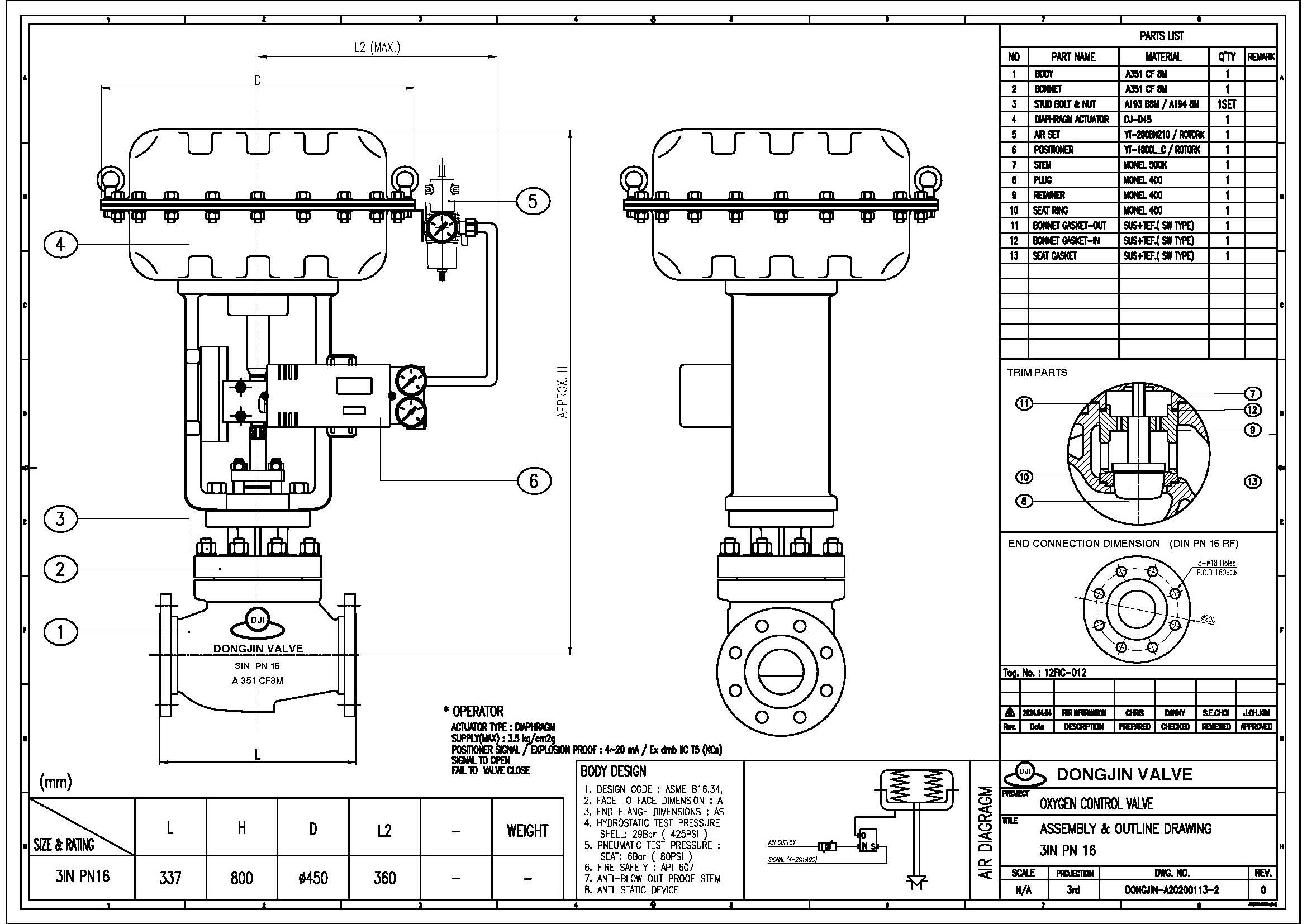

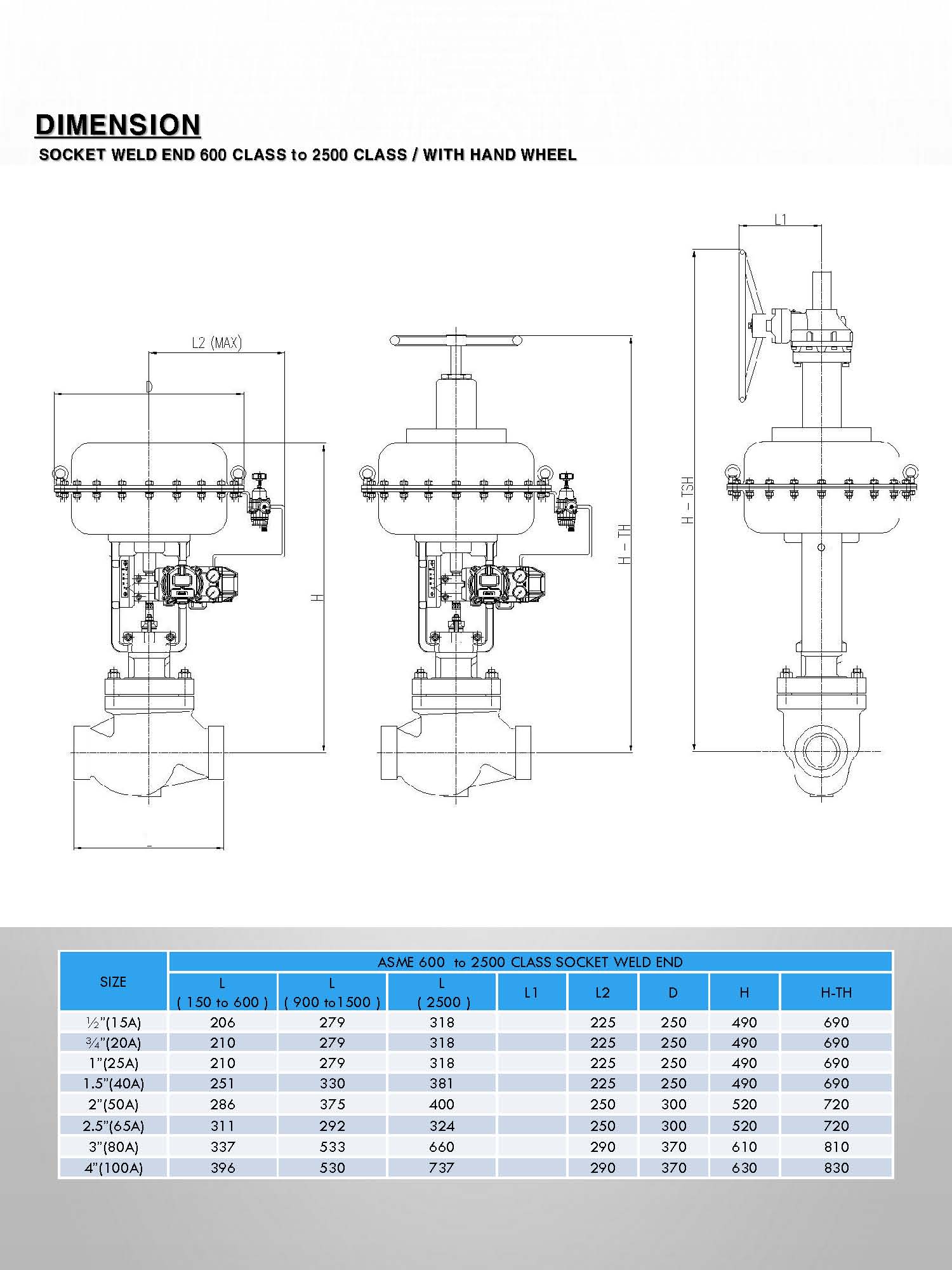

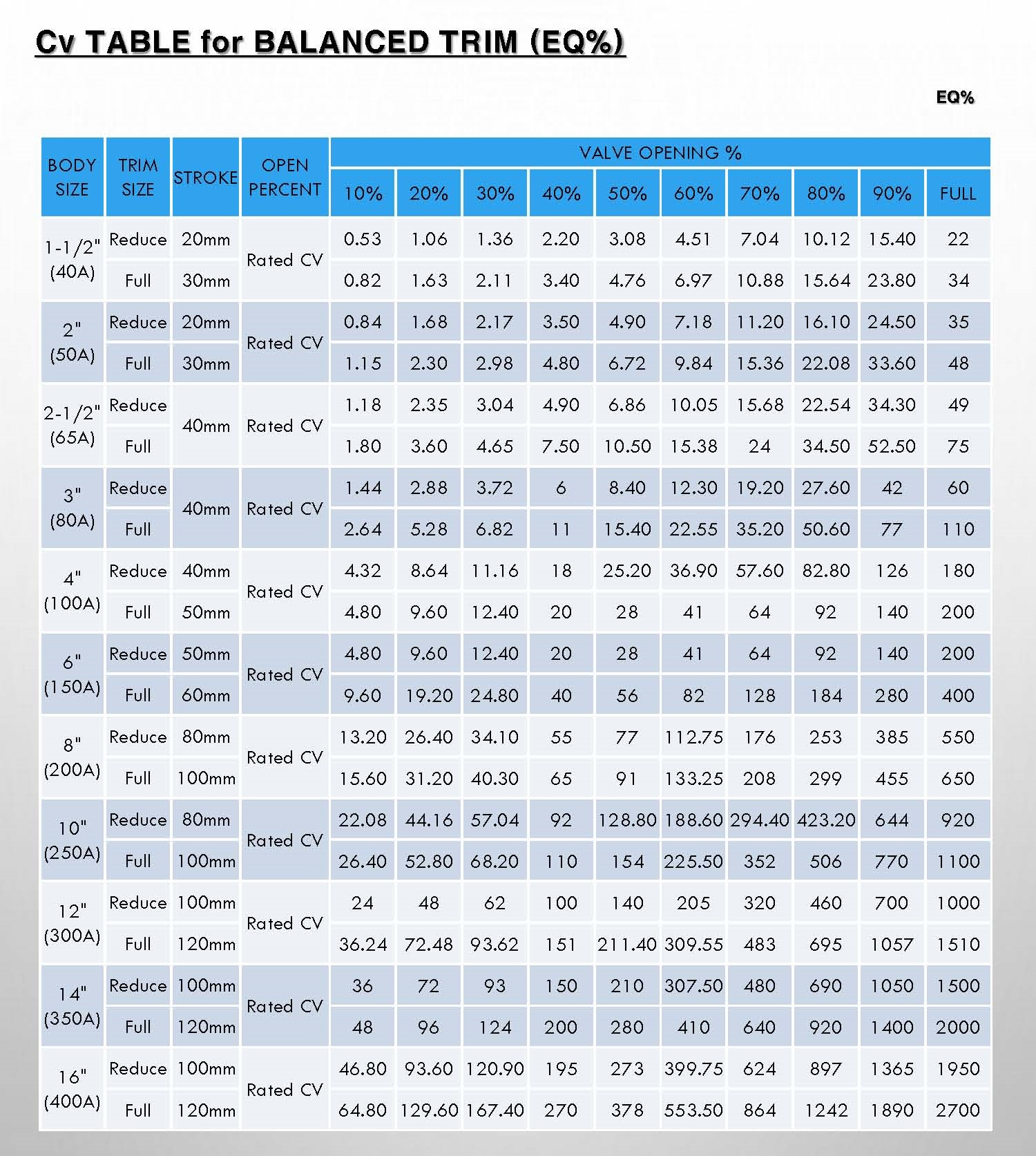

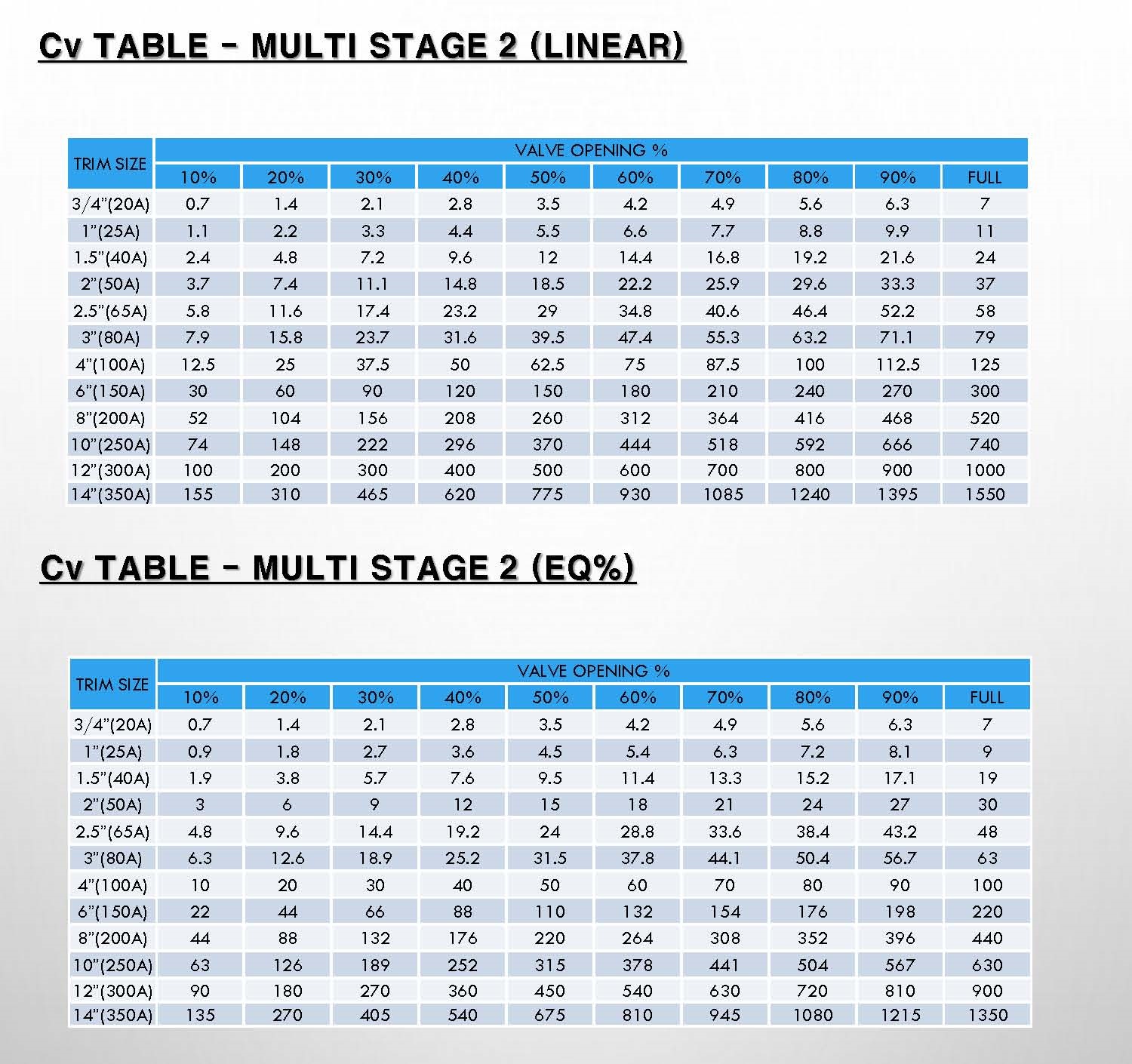

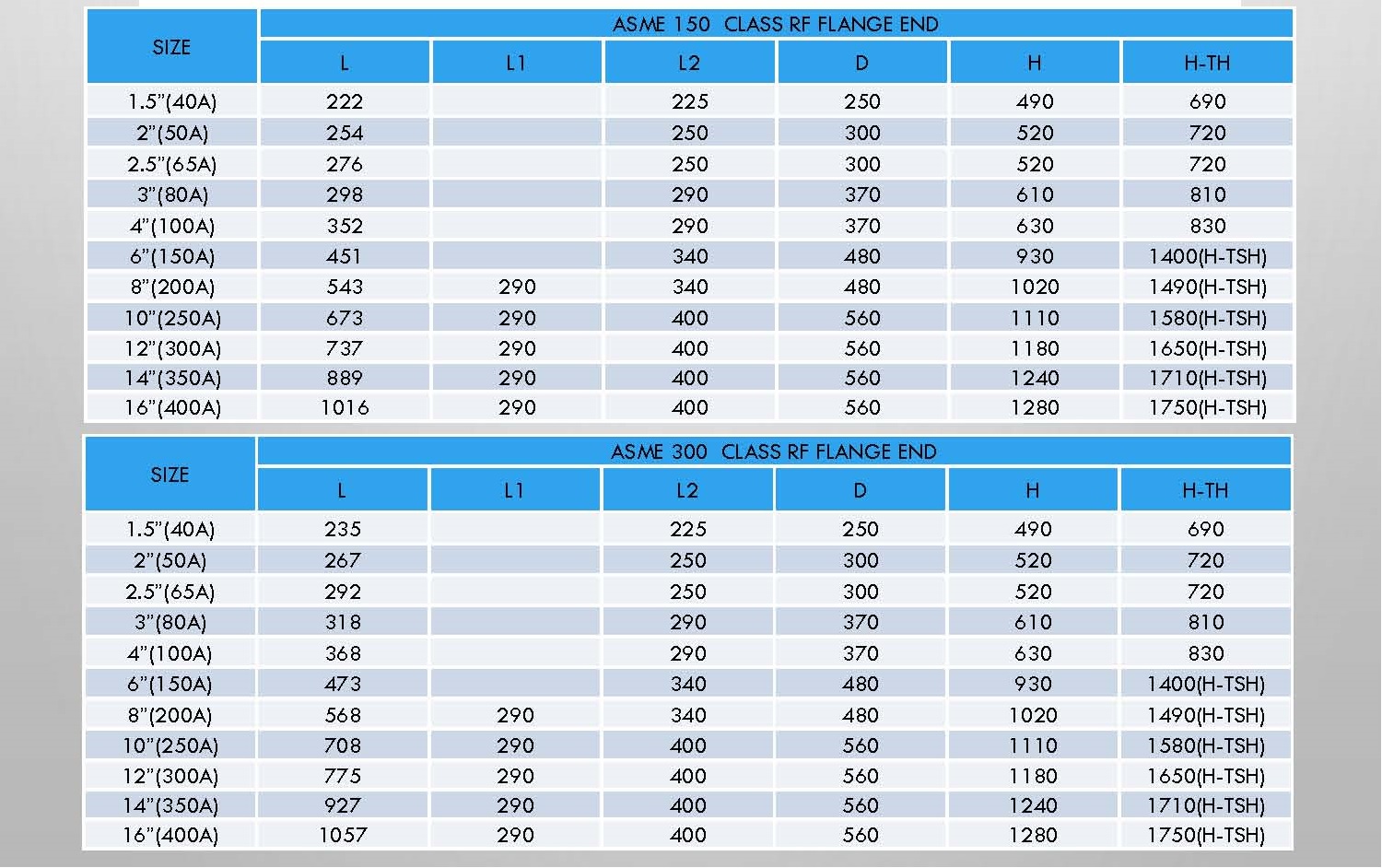

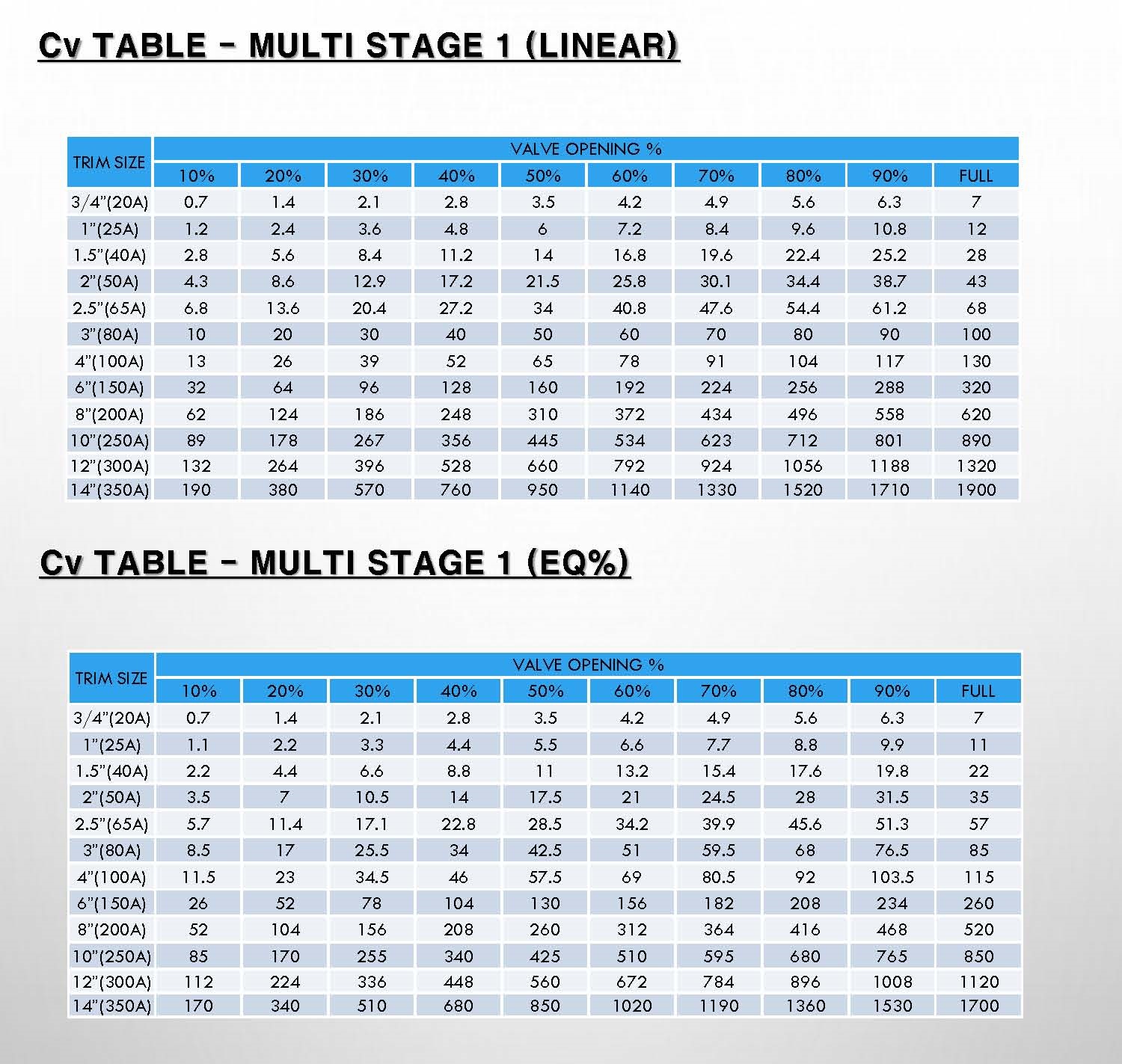

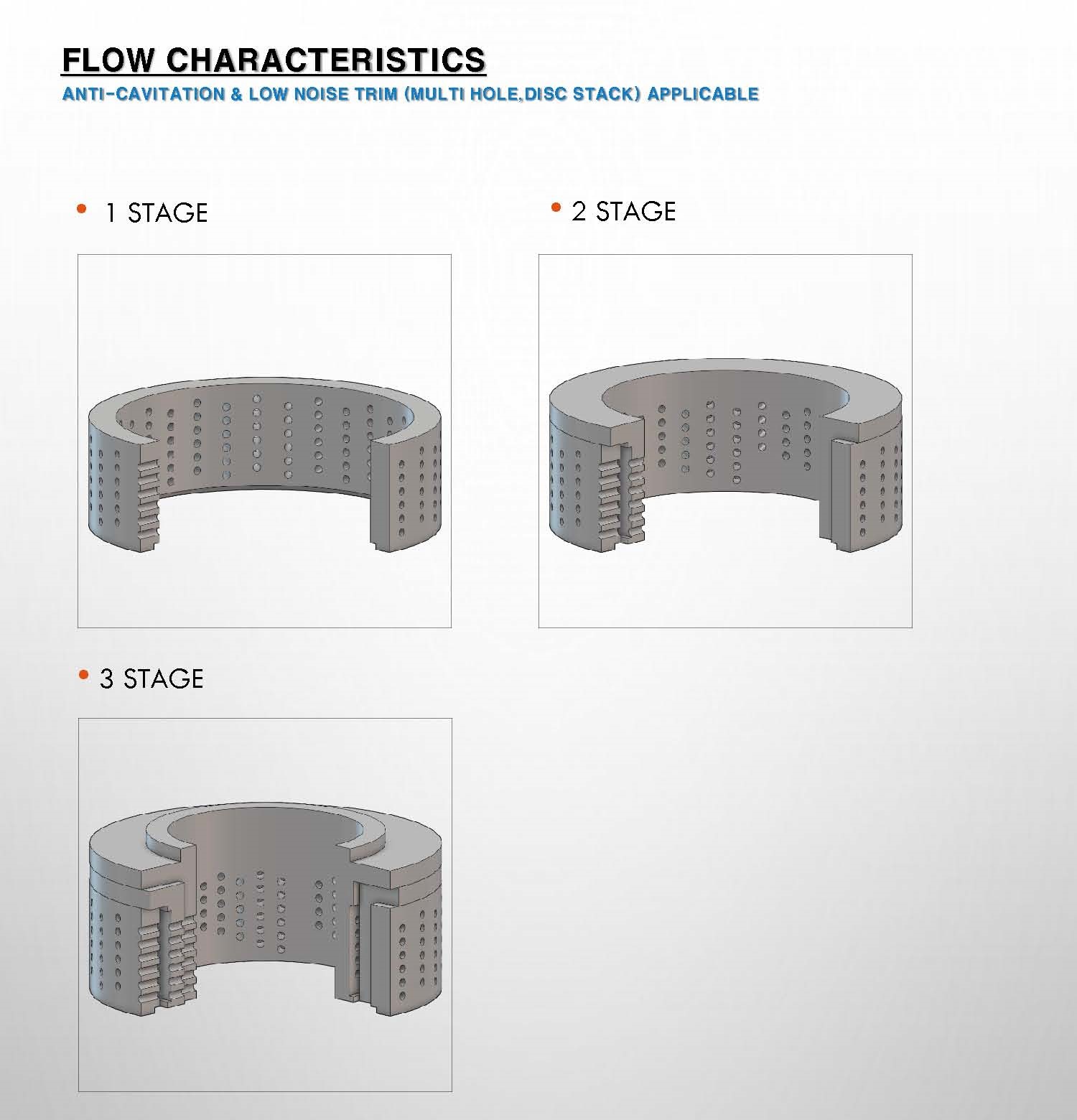

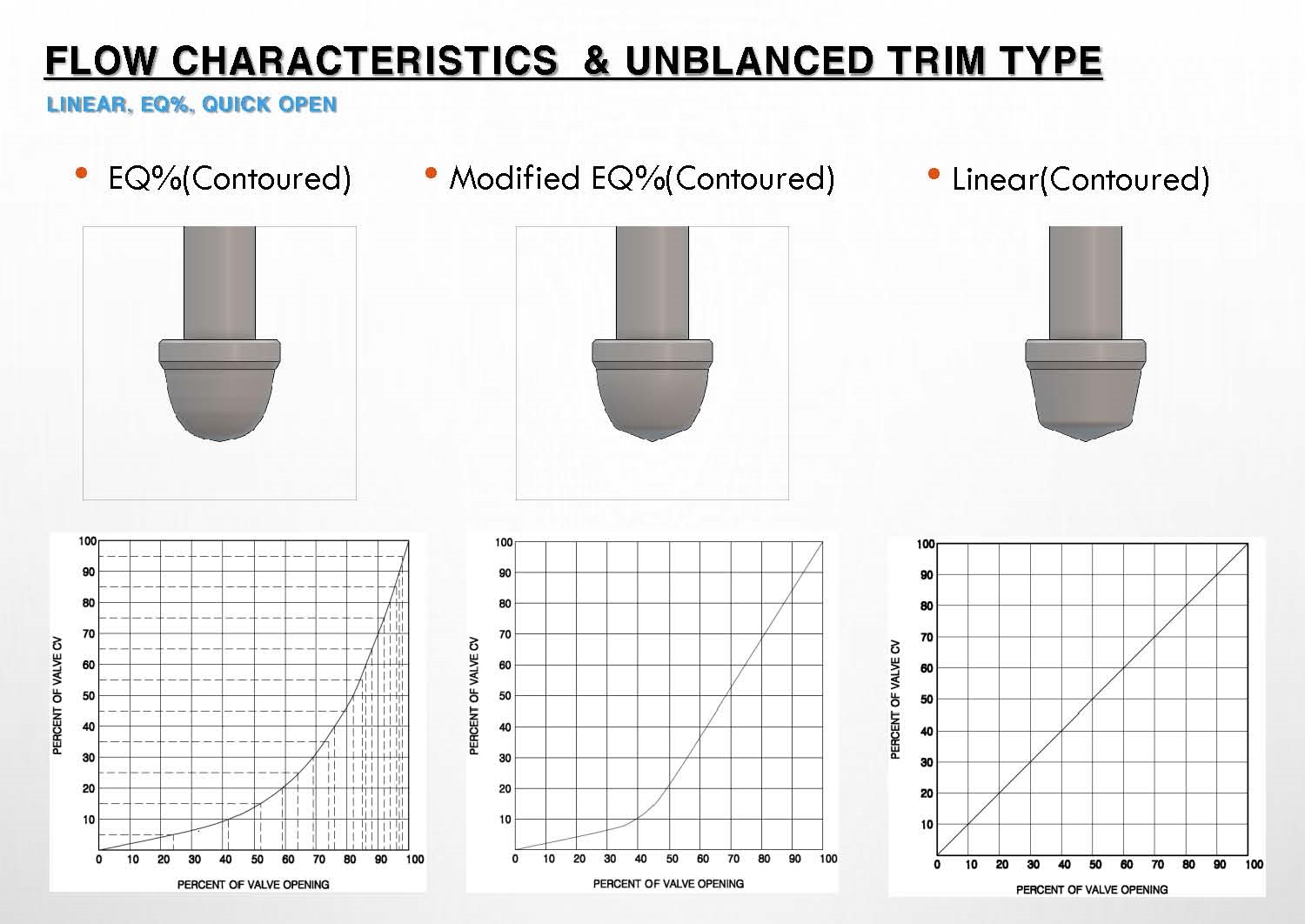

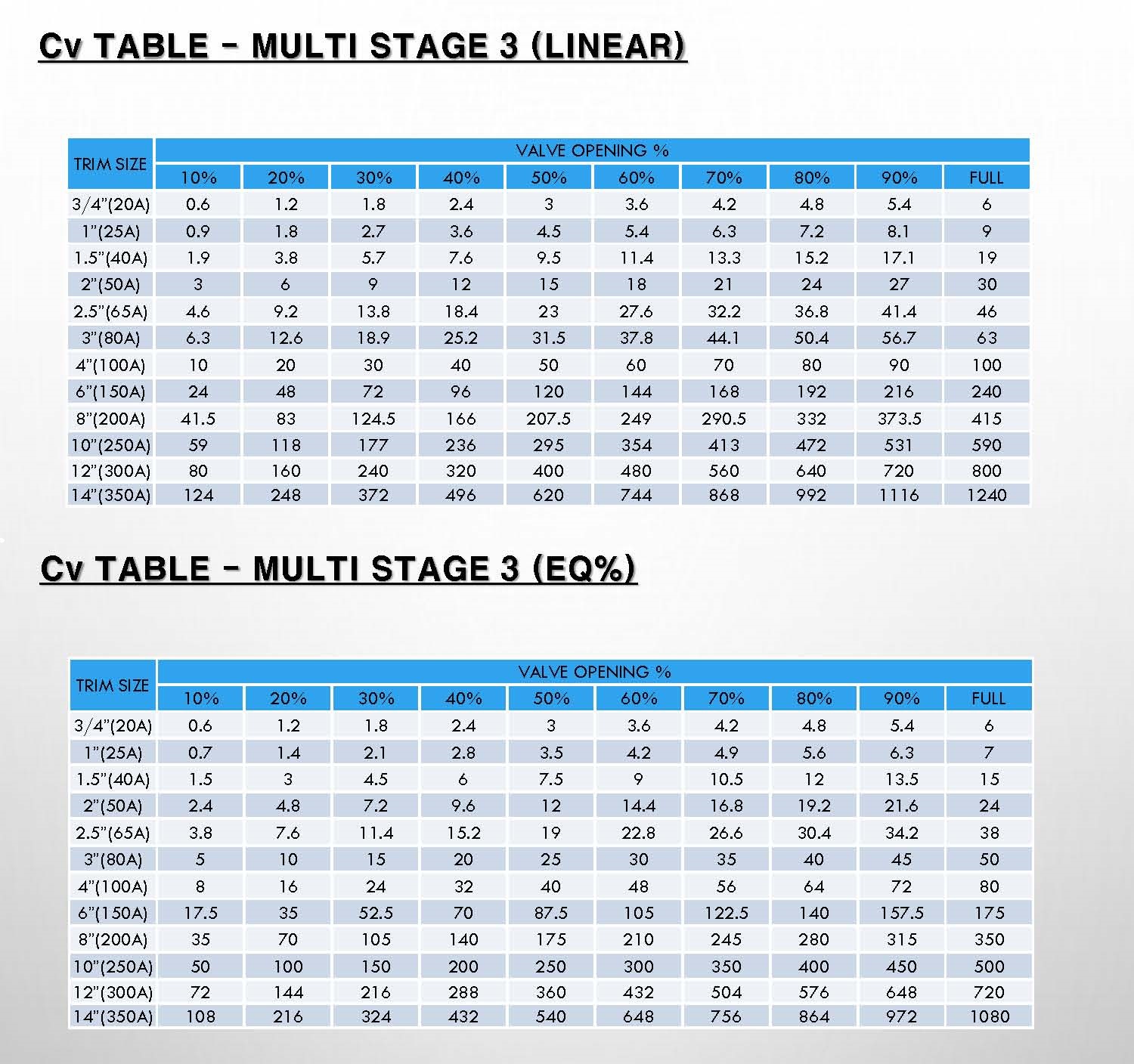

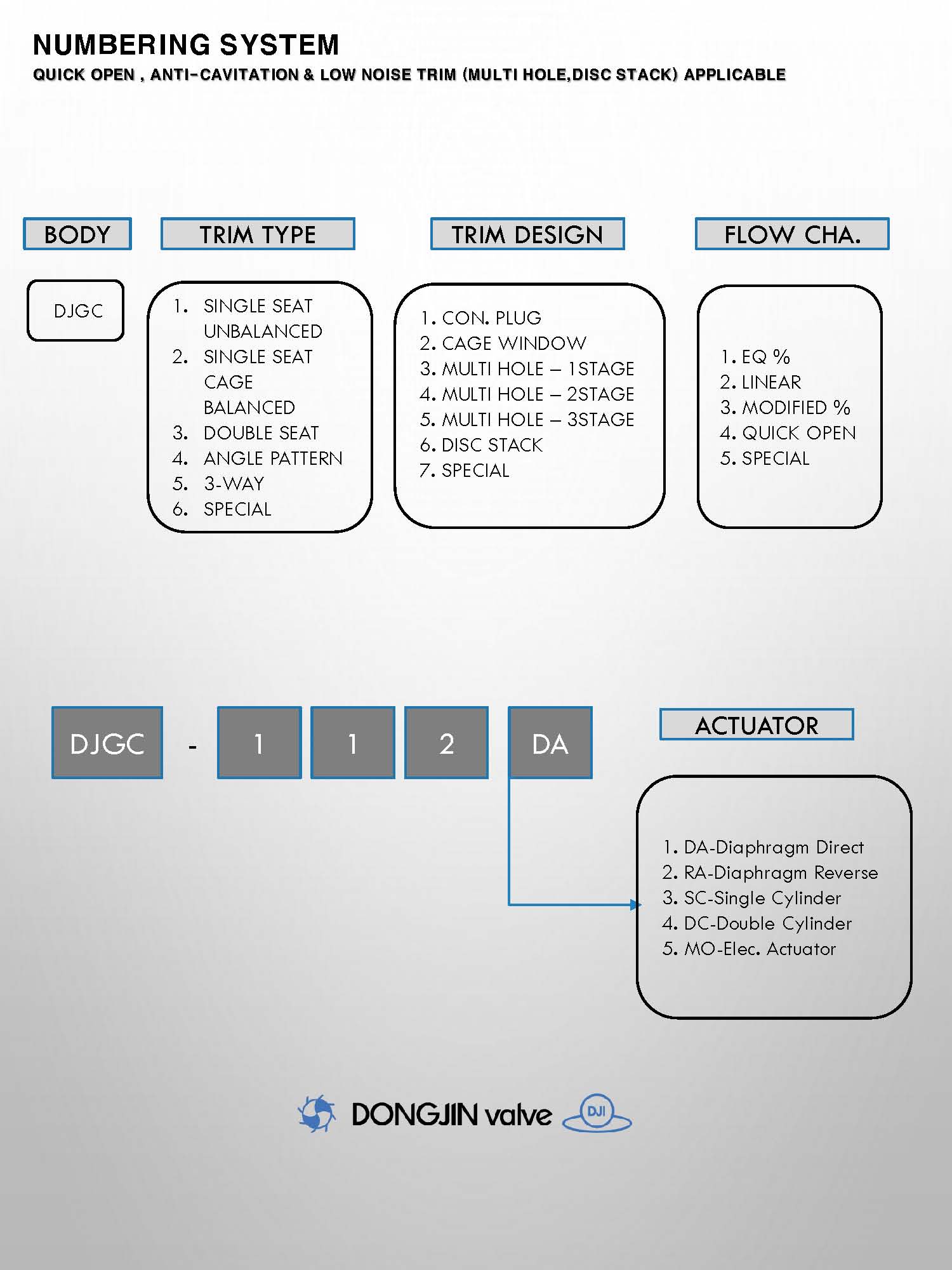

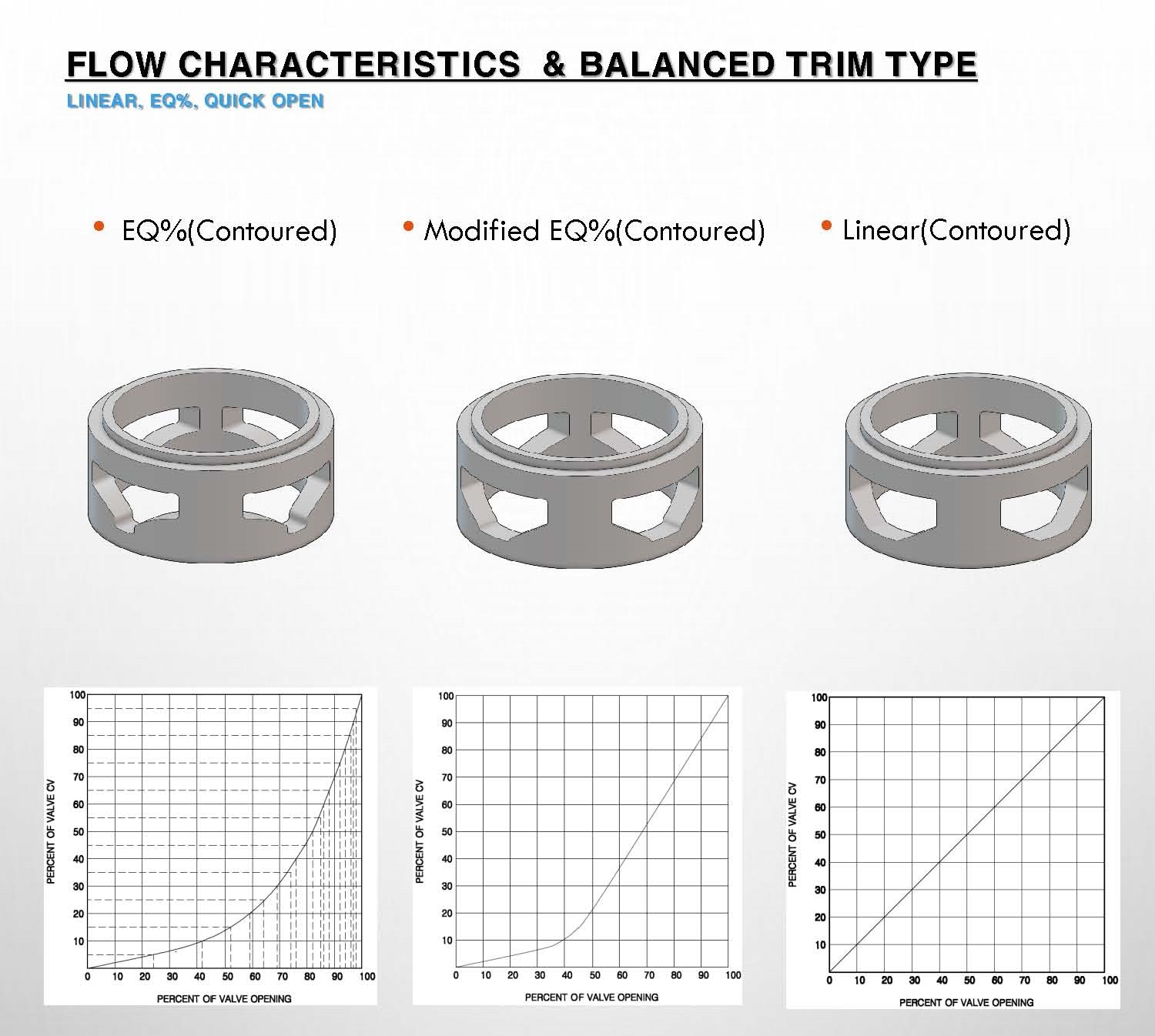

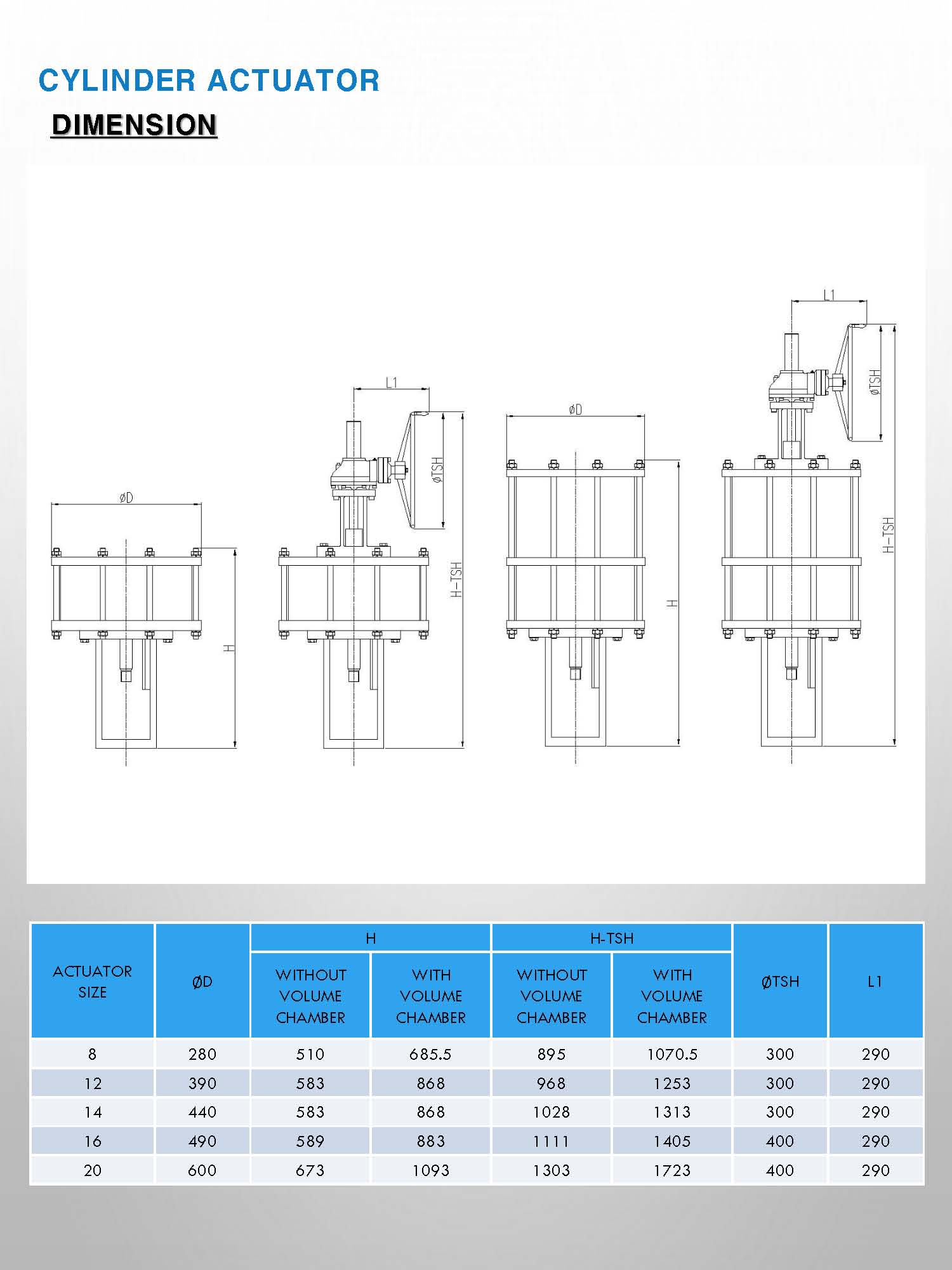

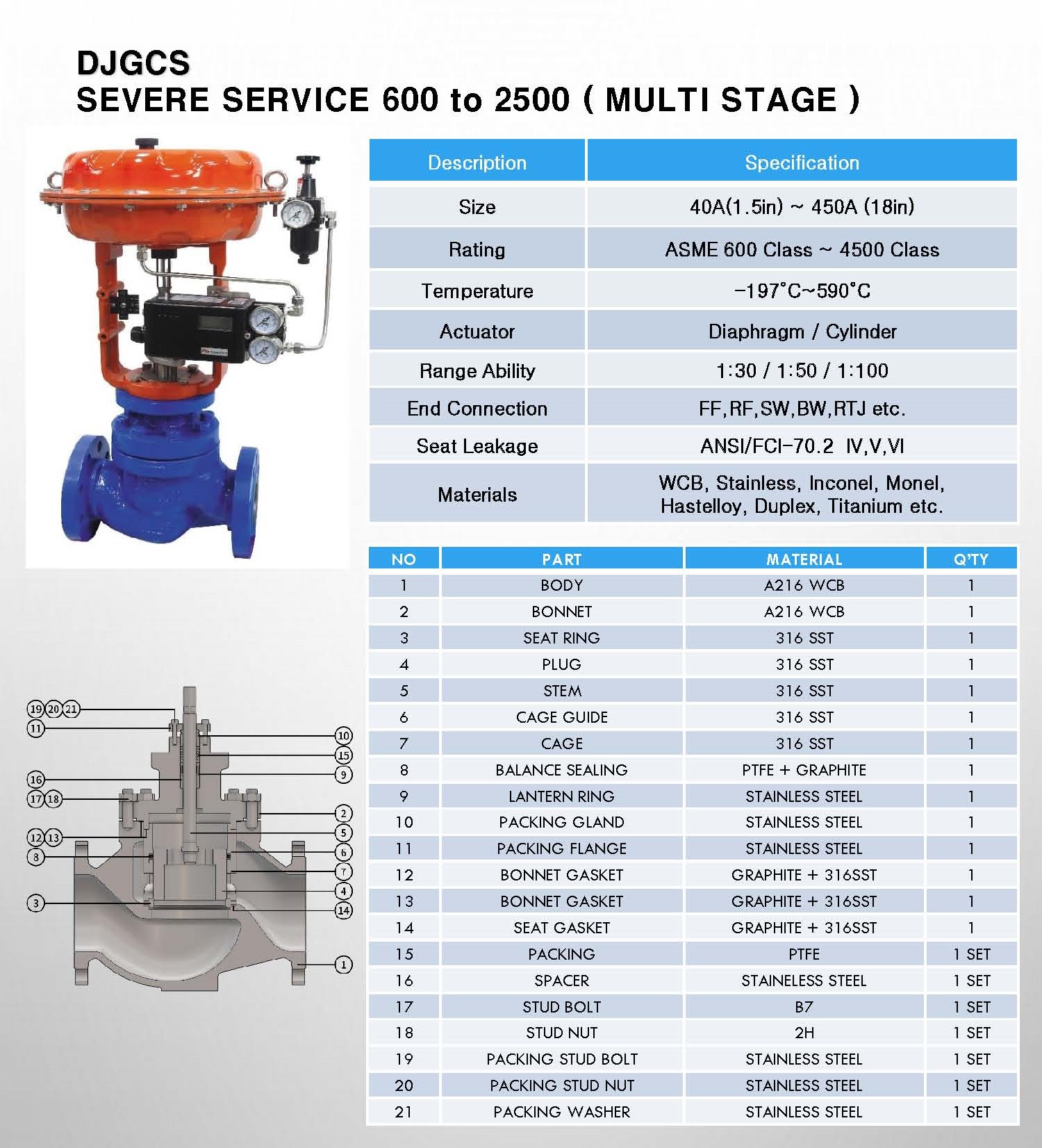

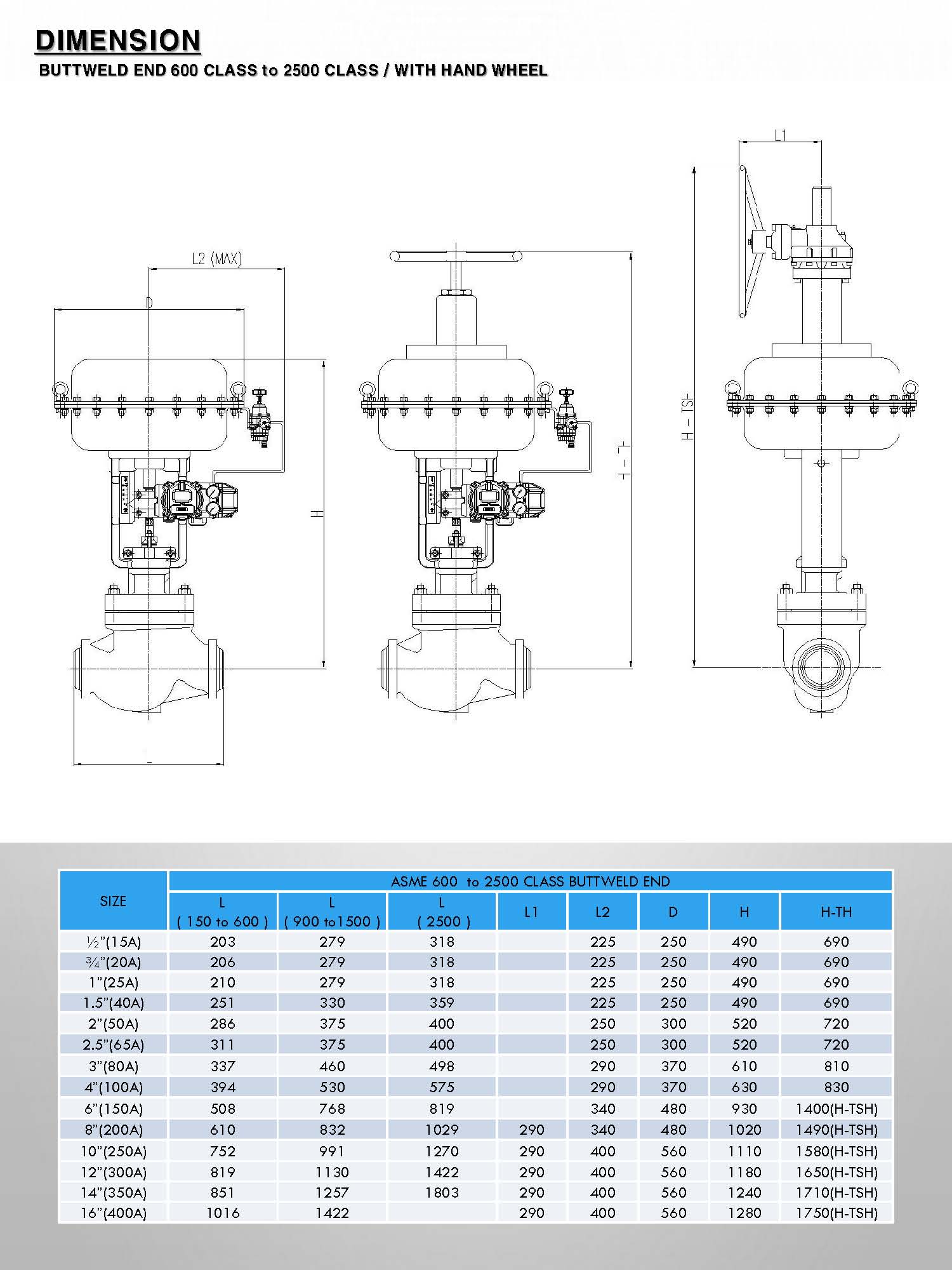

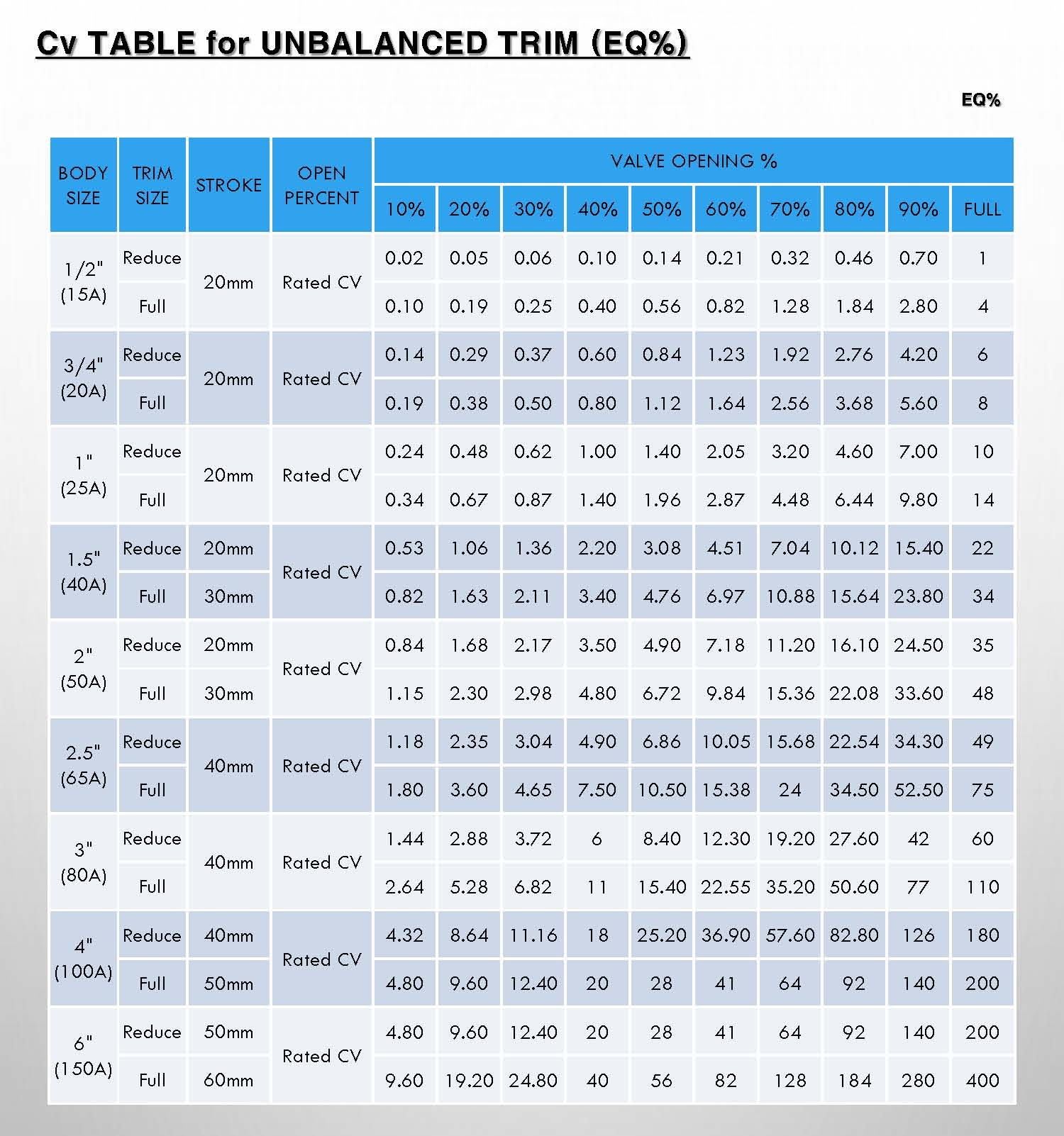

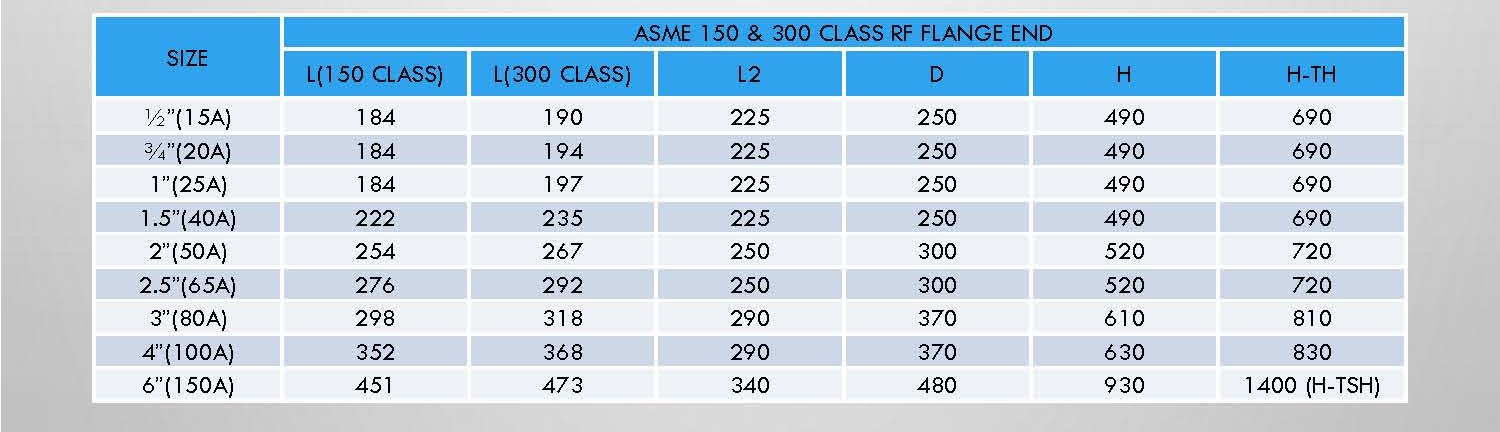

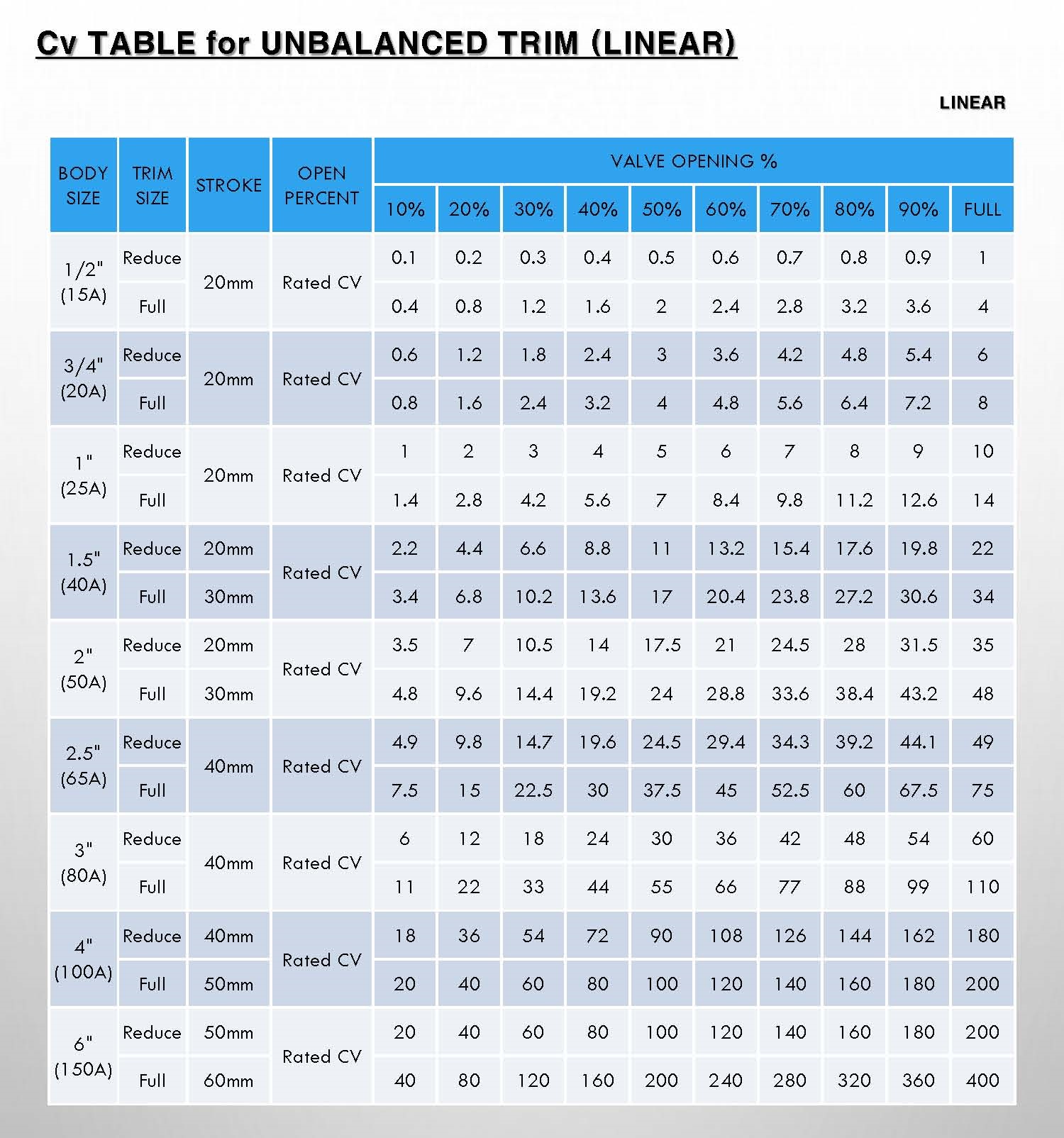

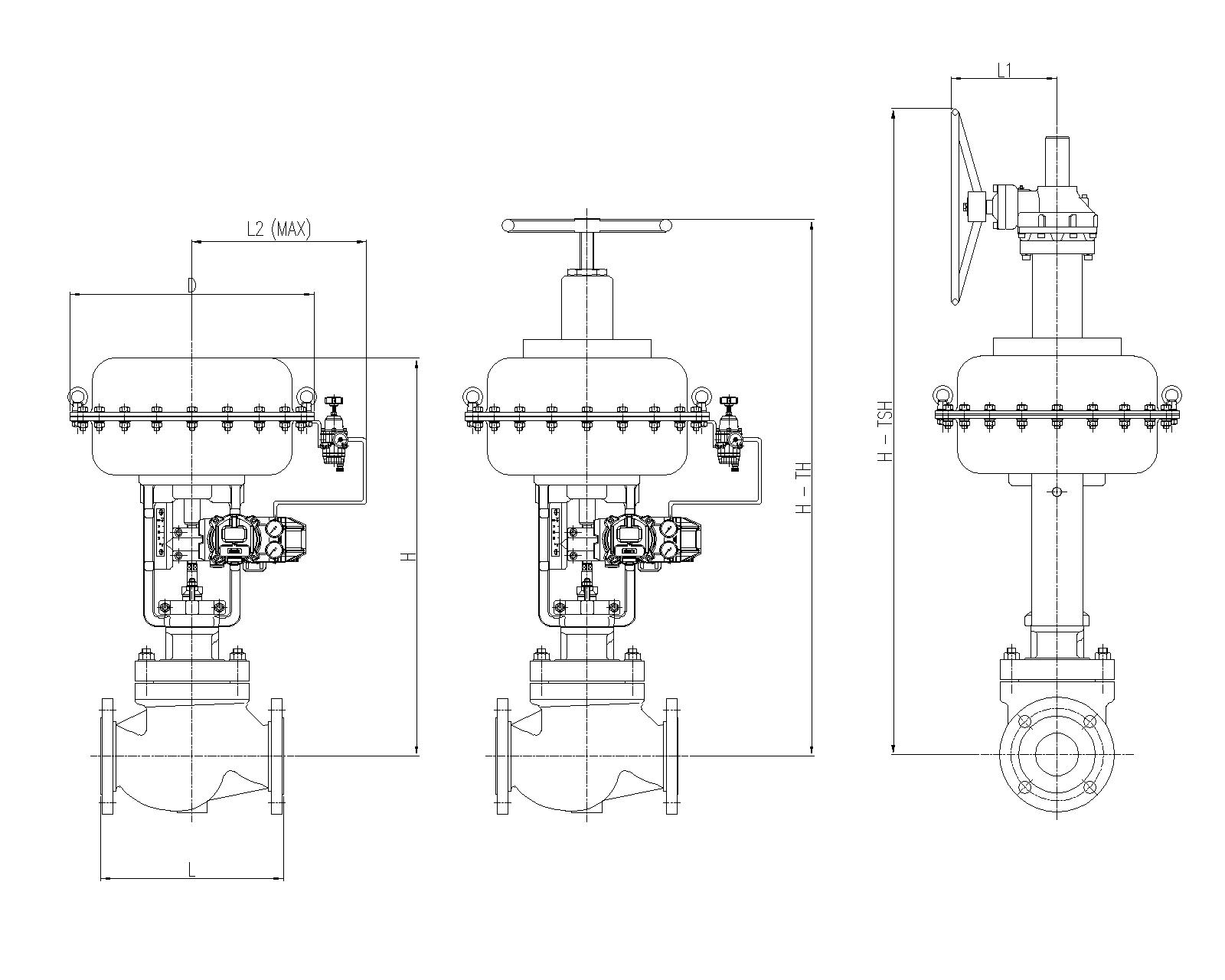

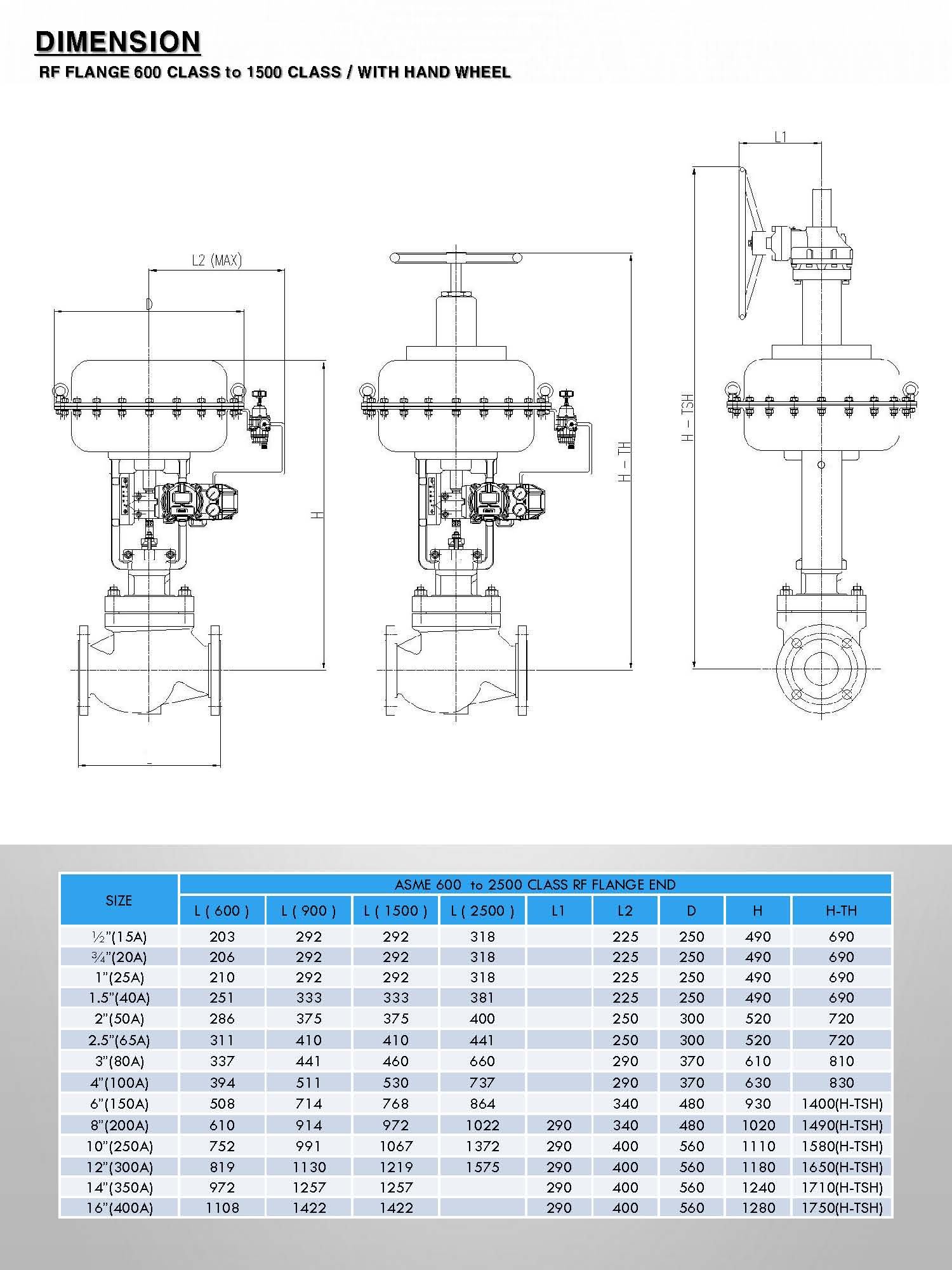

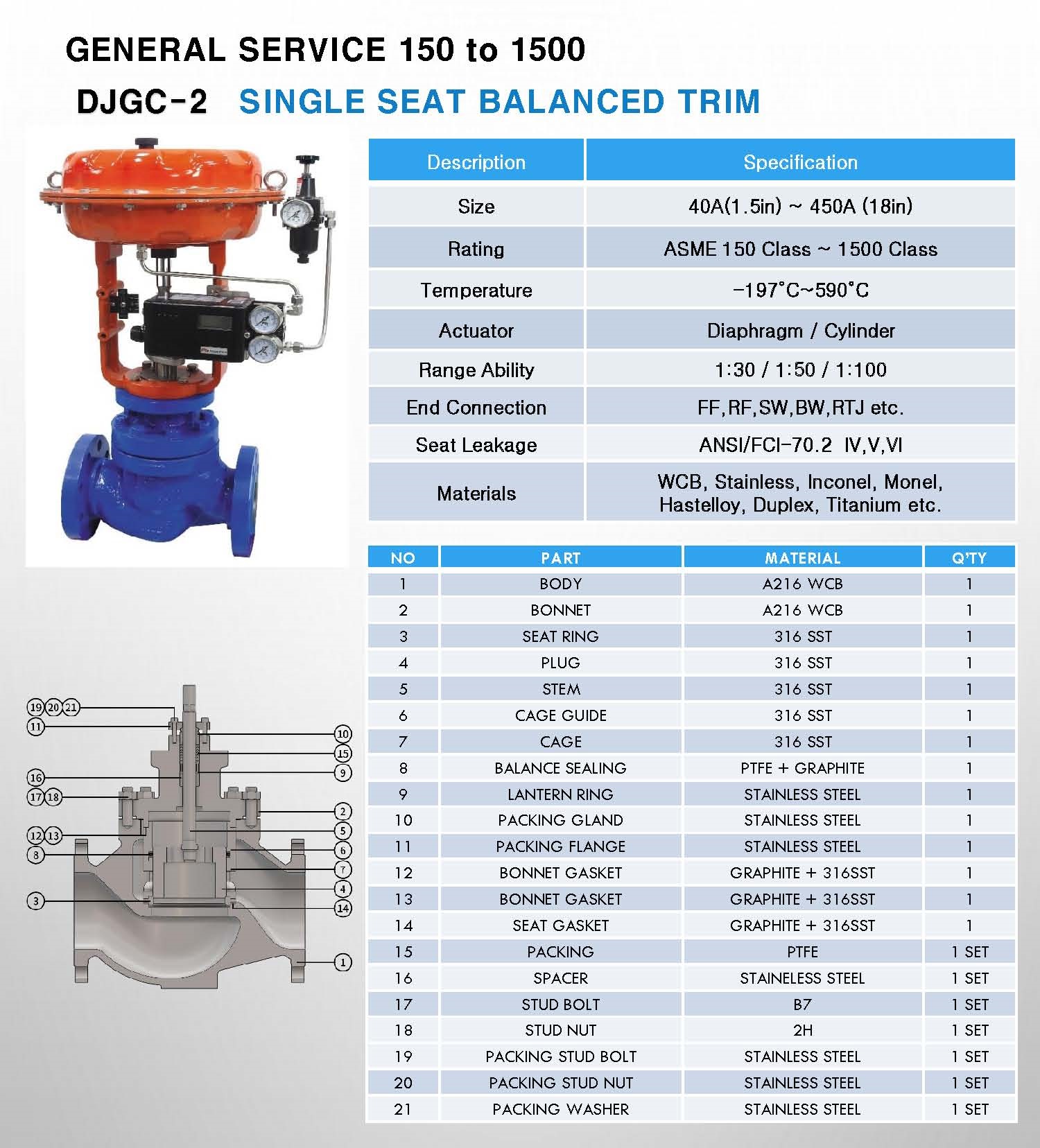

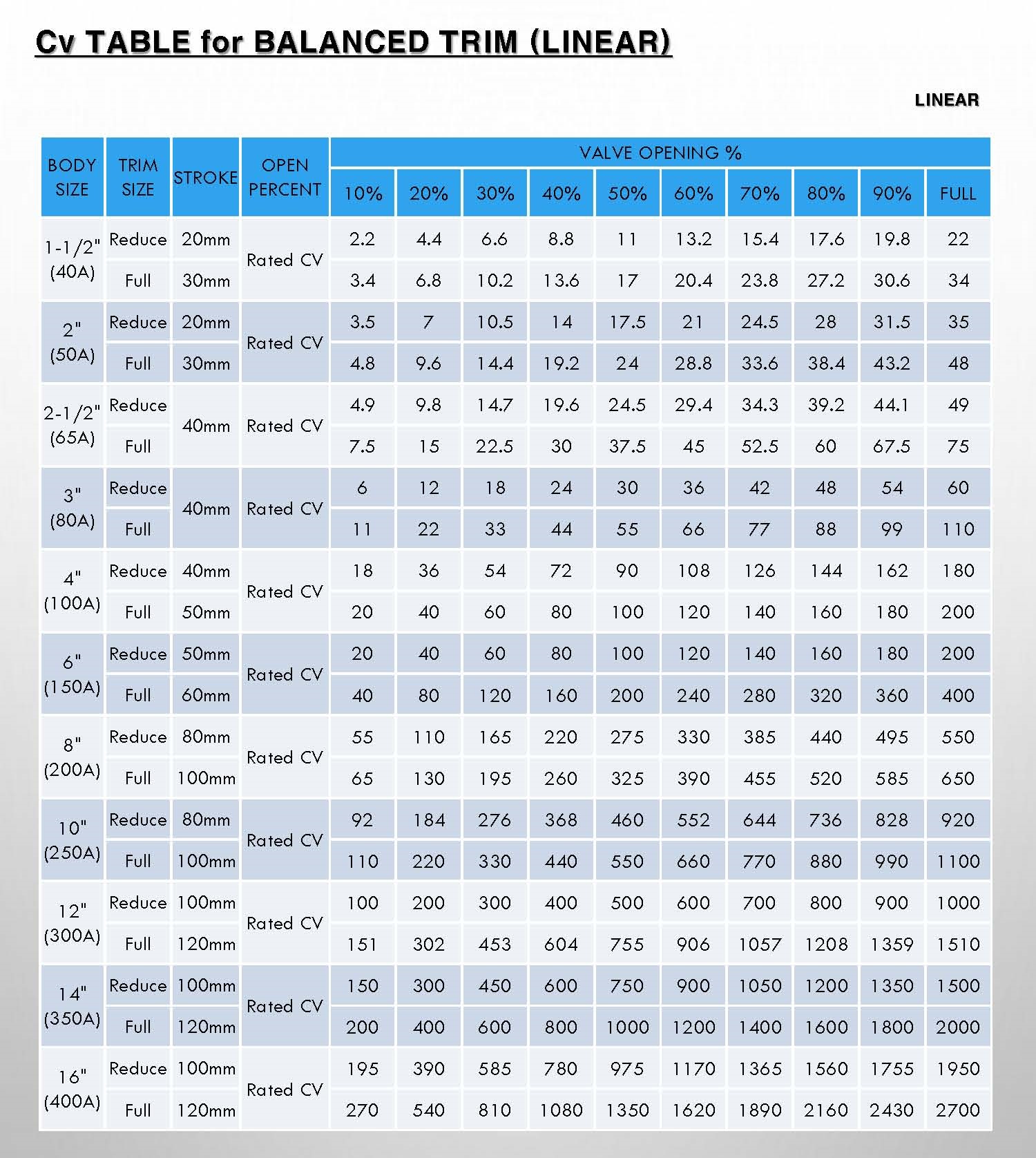

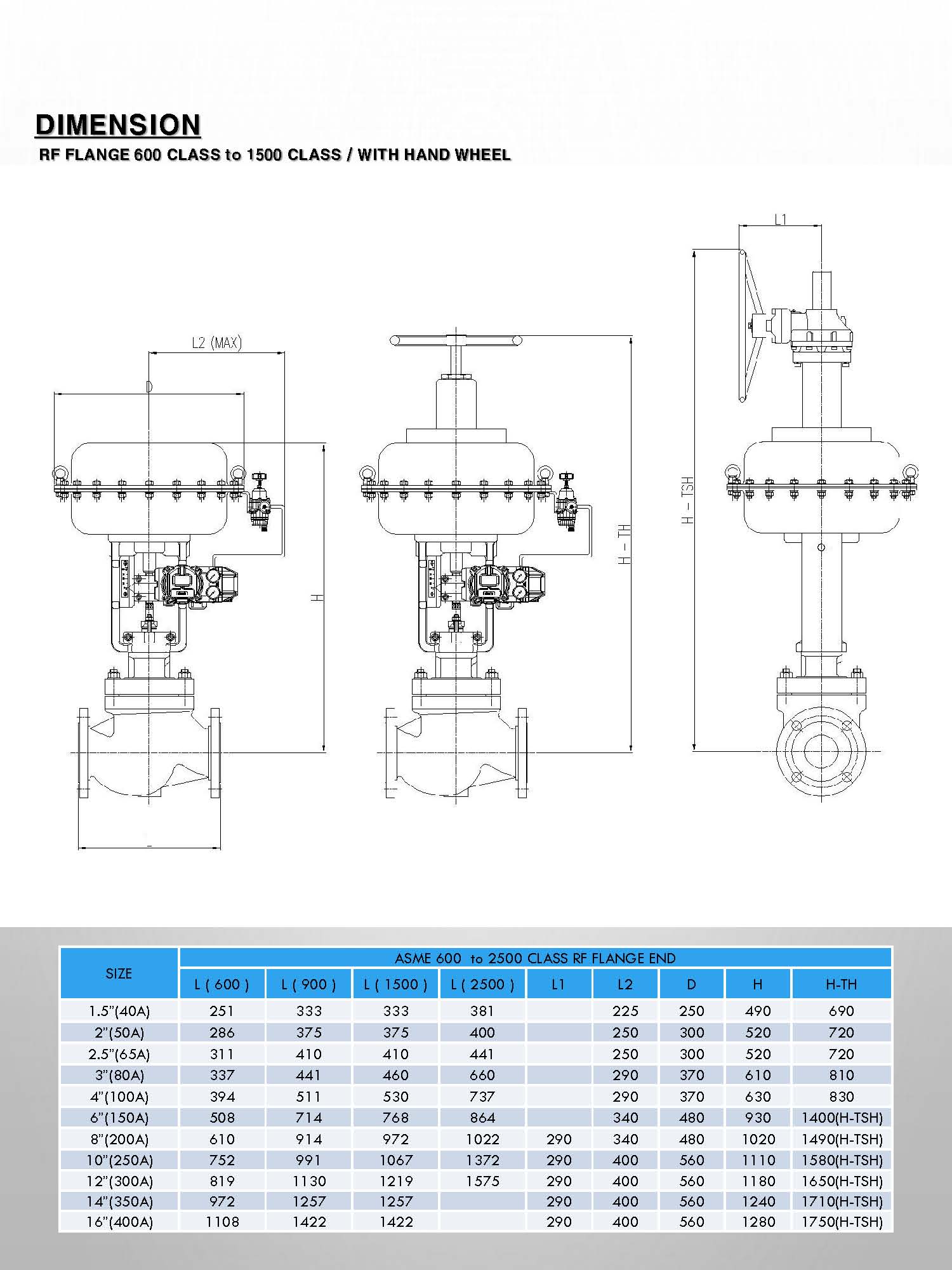

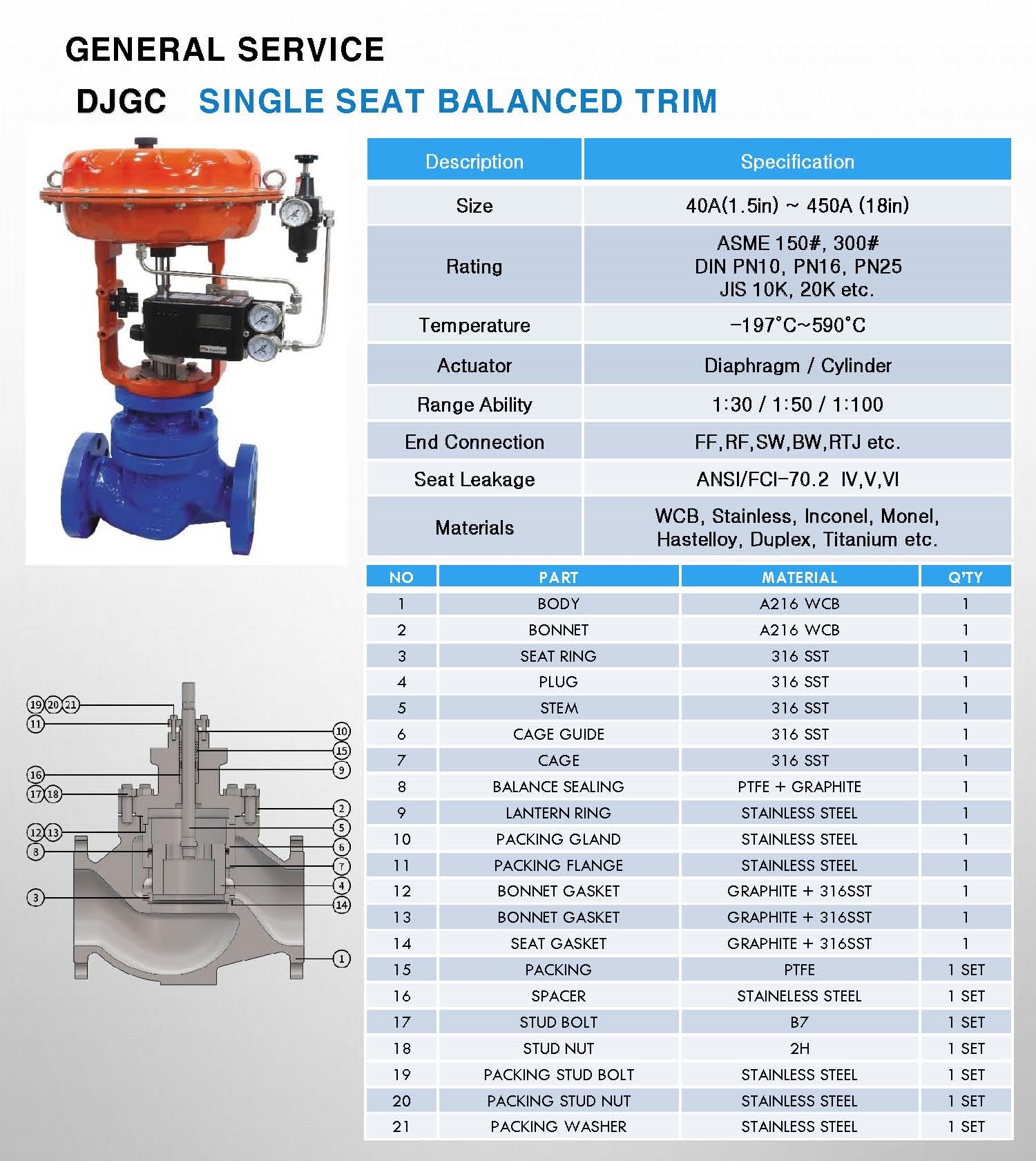

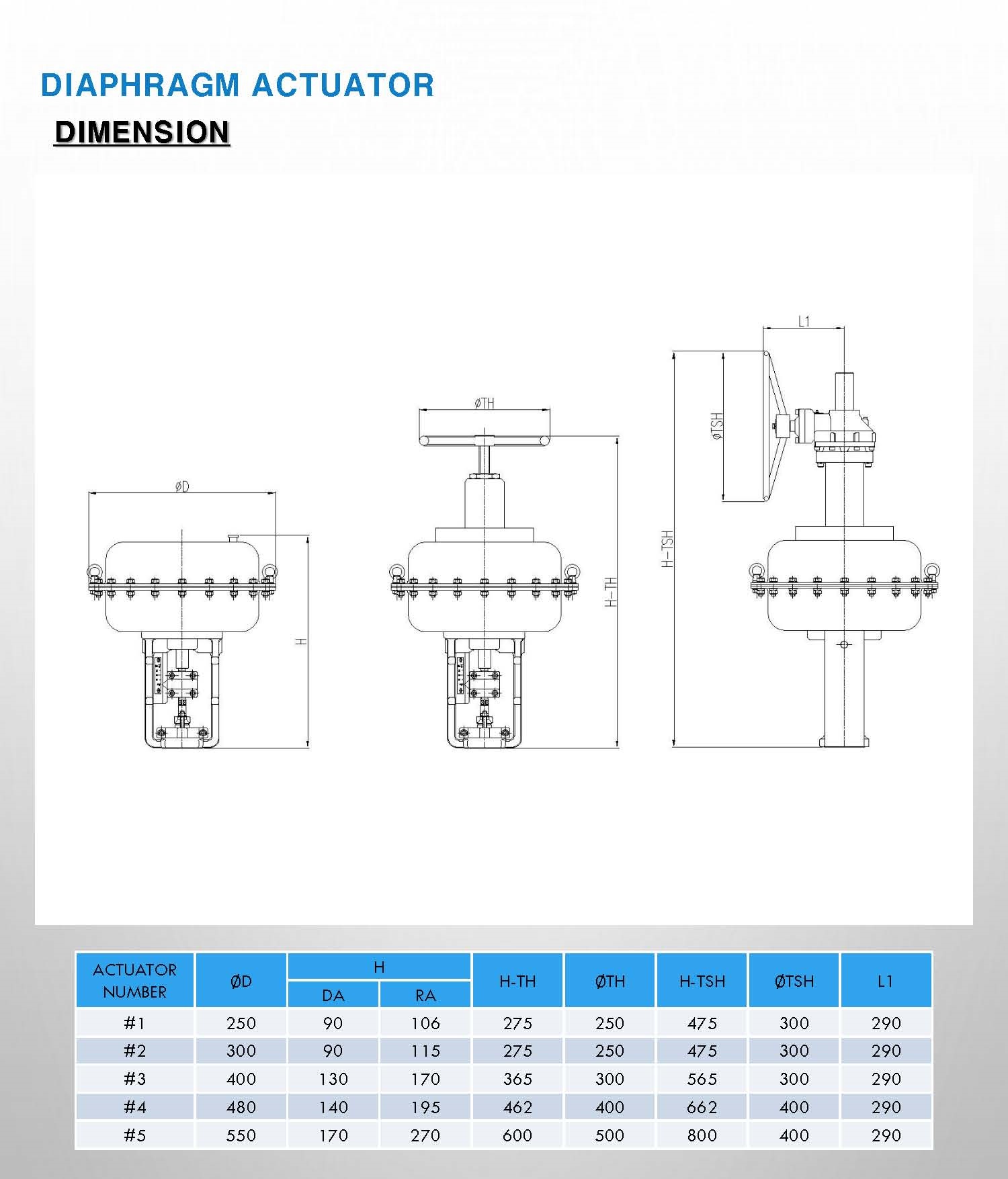

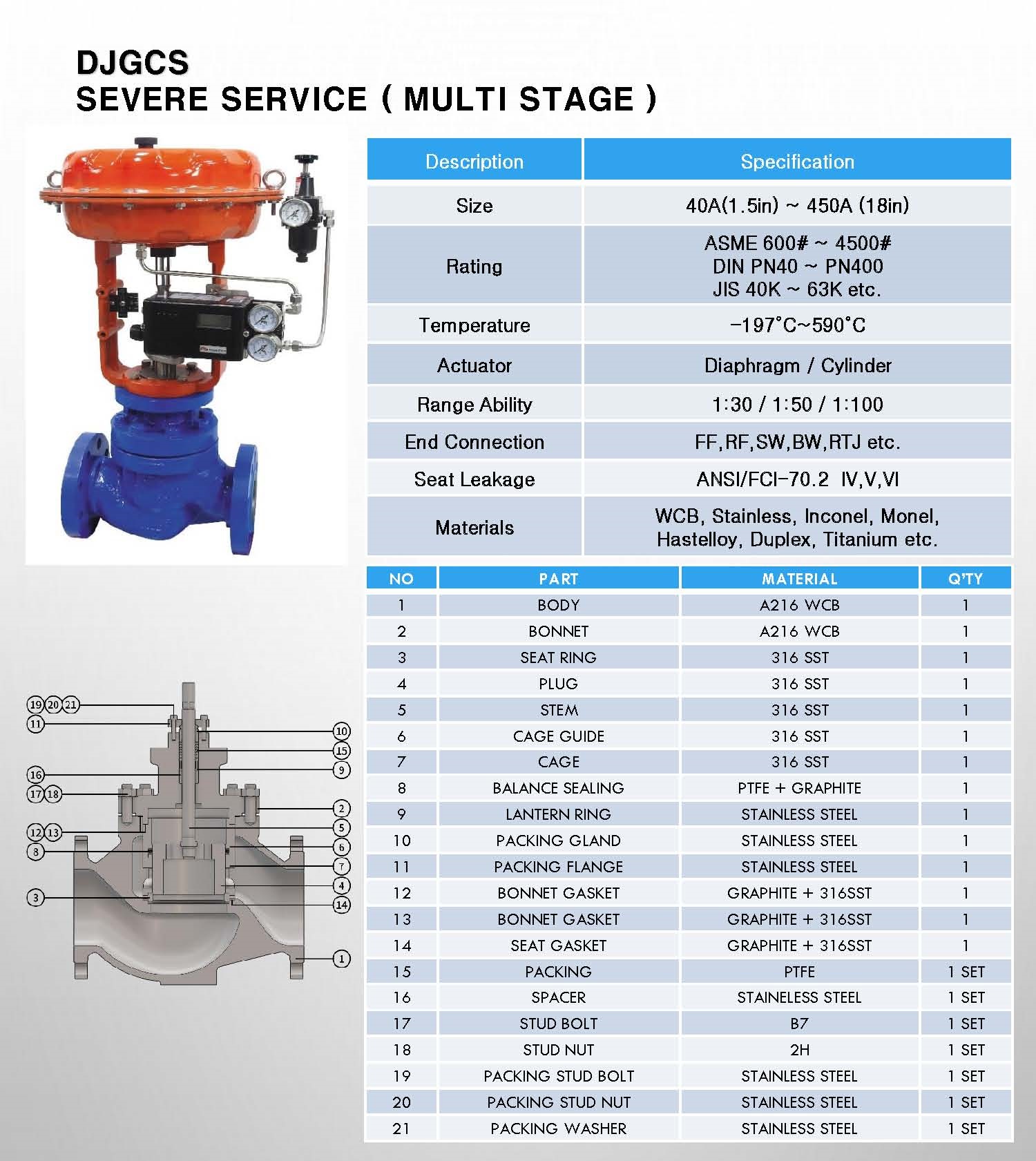

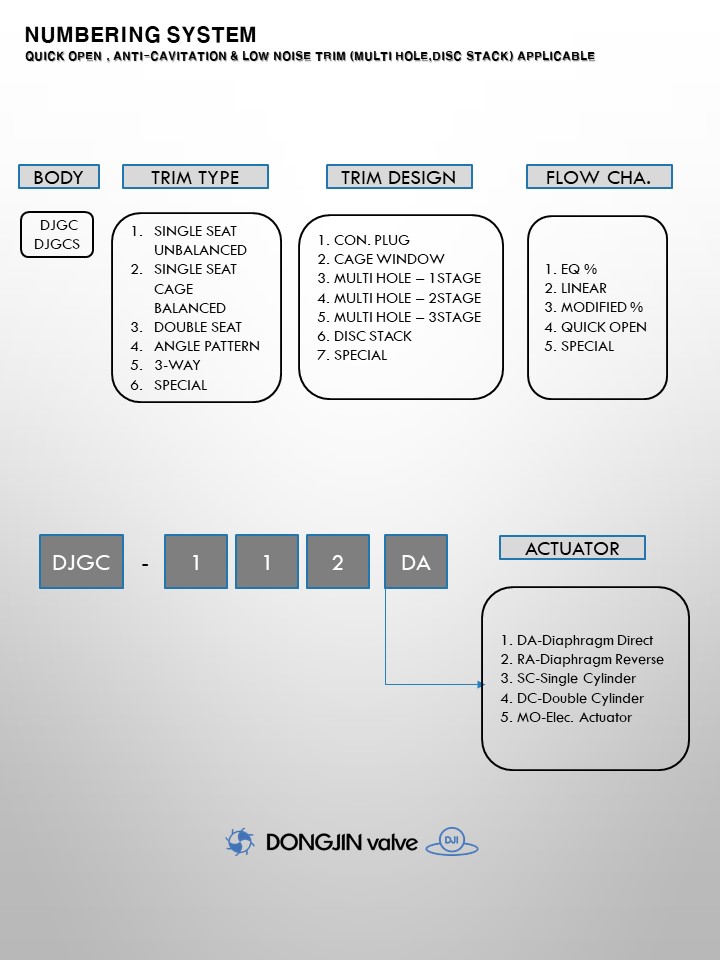

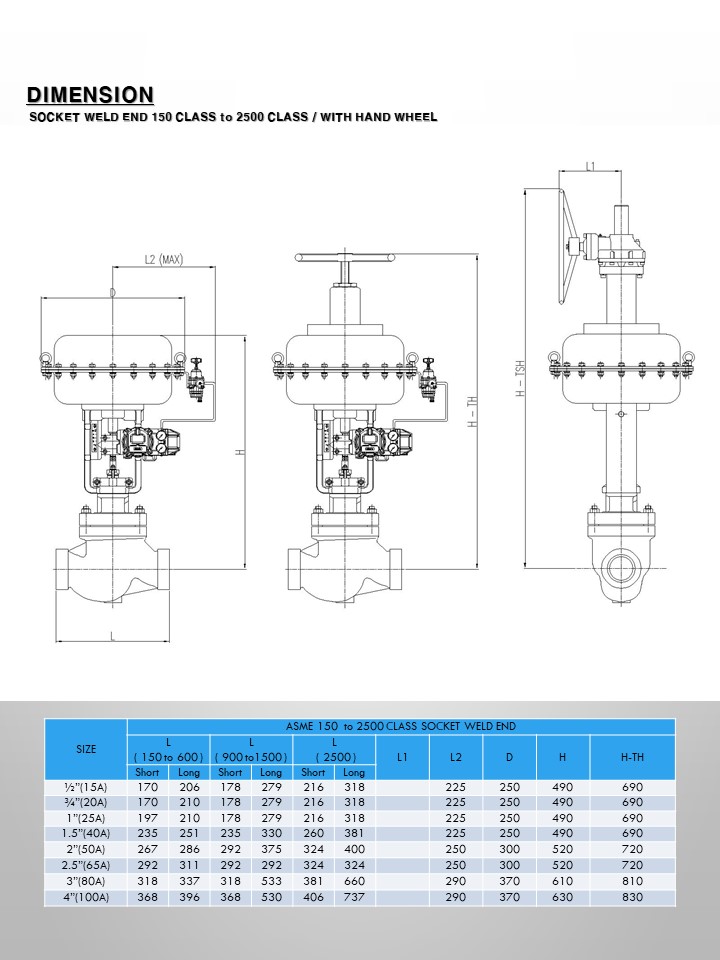

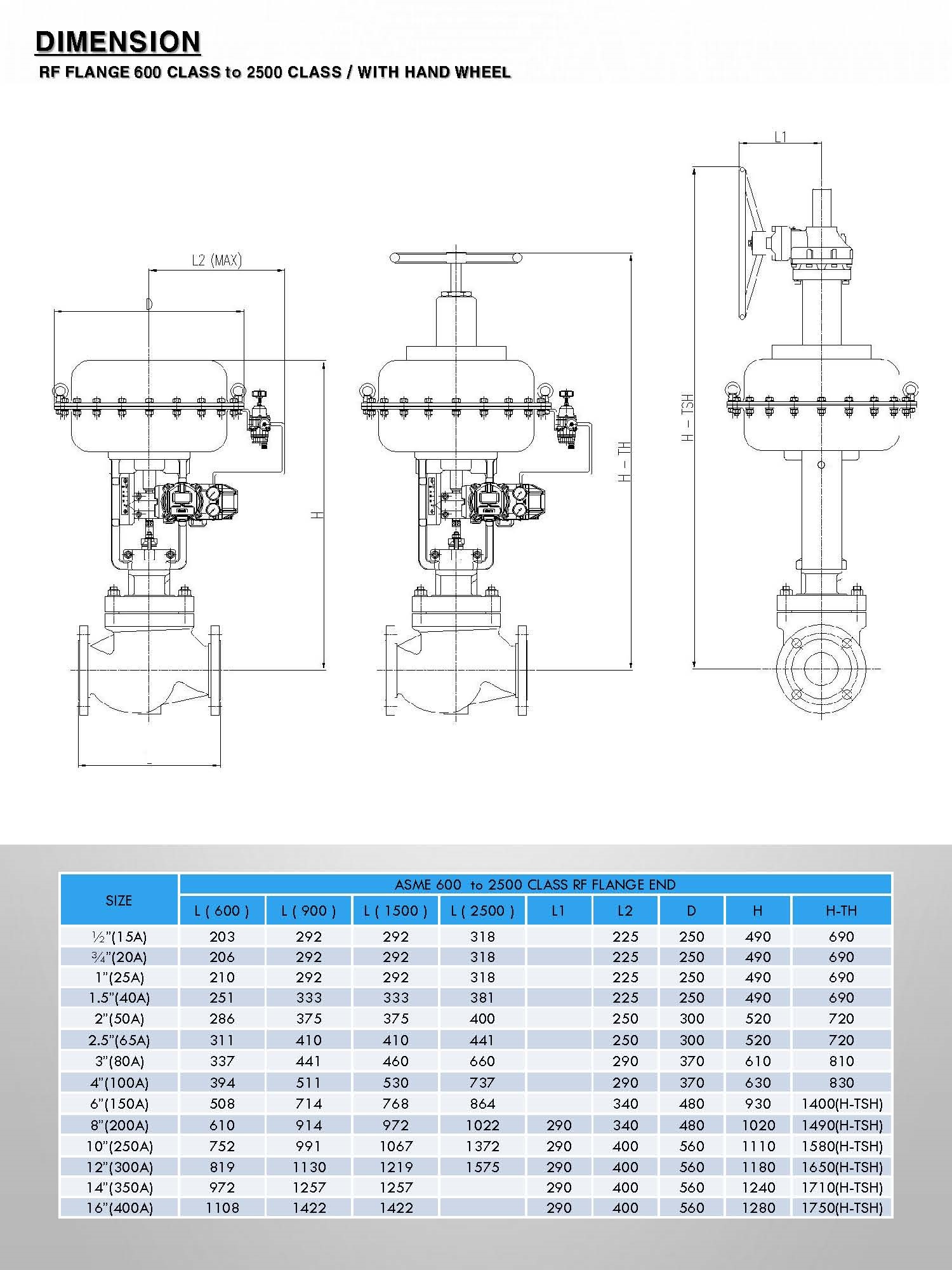

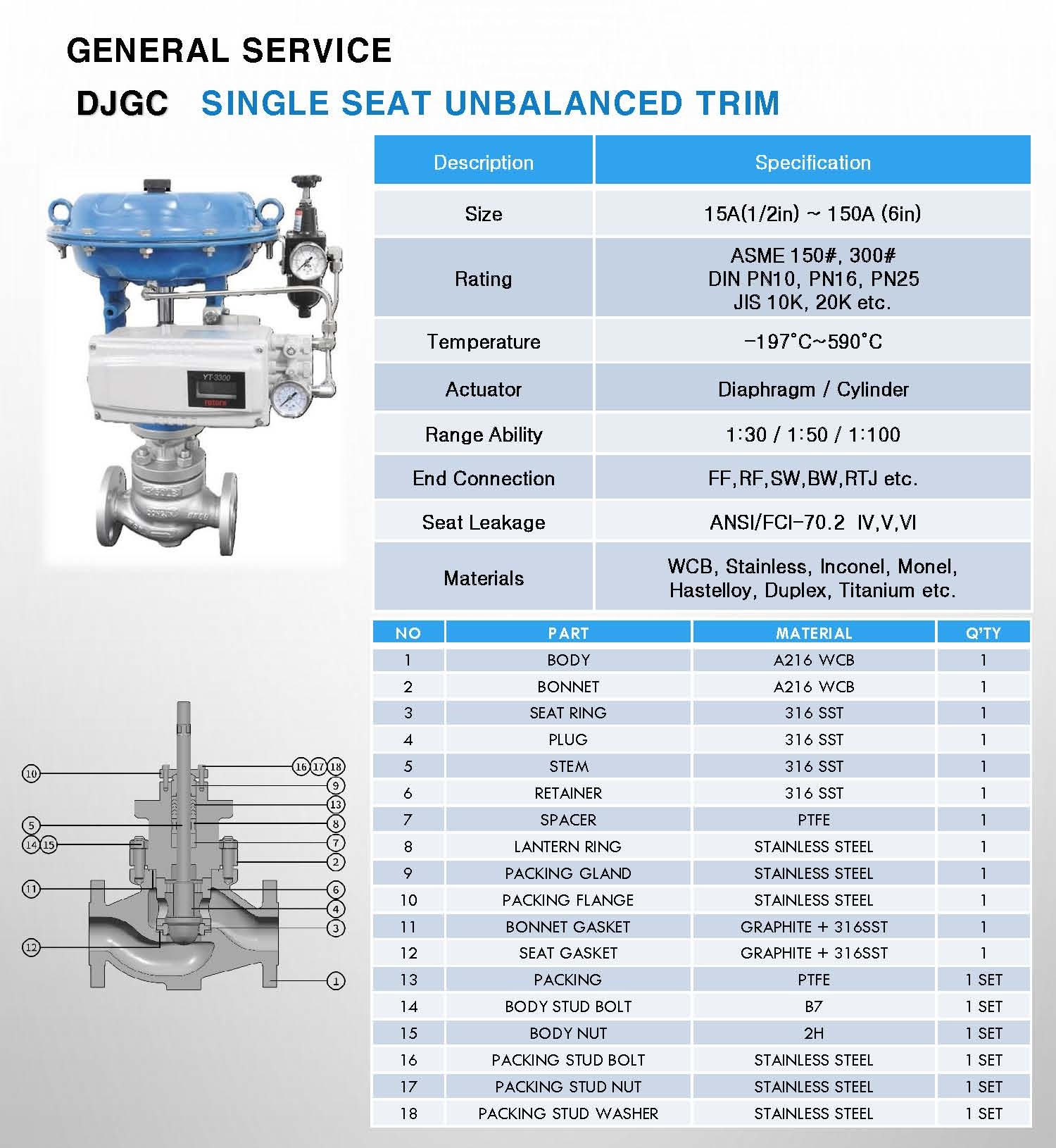

DJGC Series		글로브 타입 컨트롤 밸브

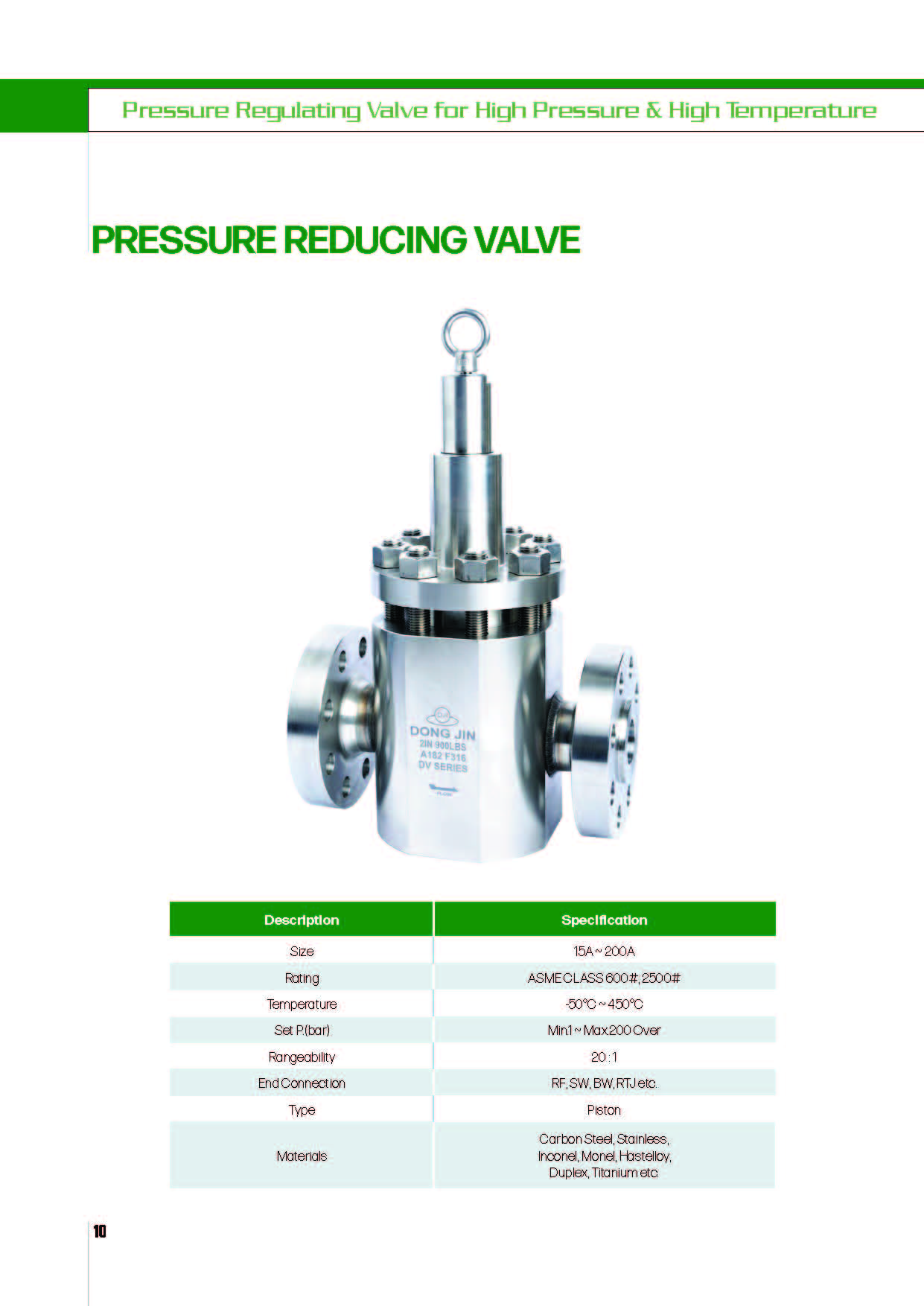

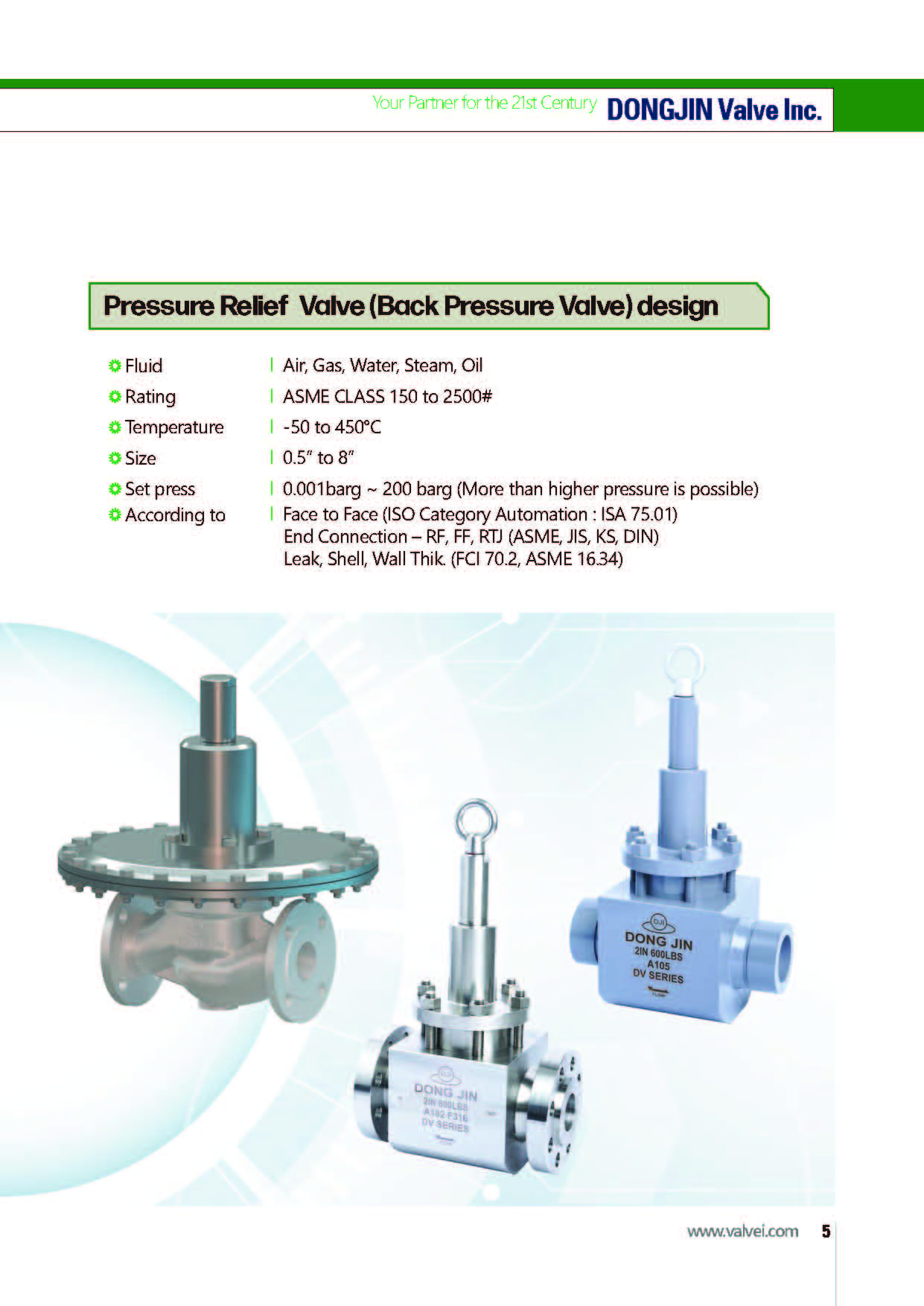

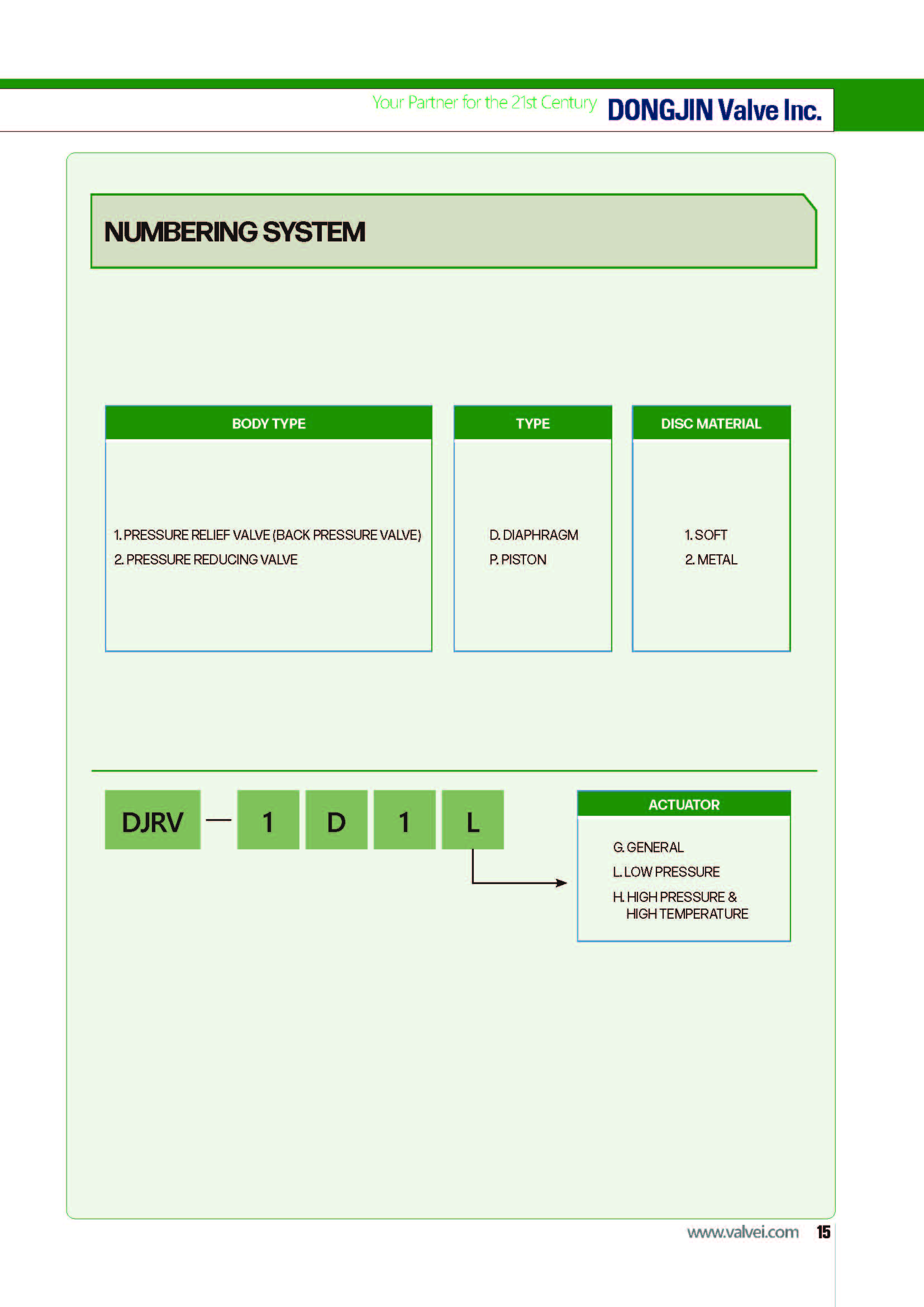

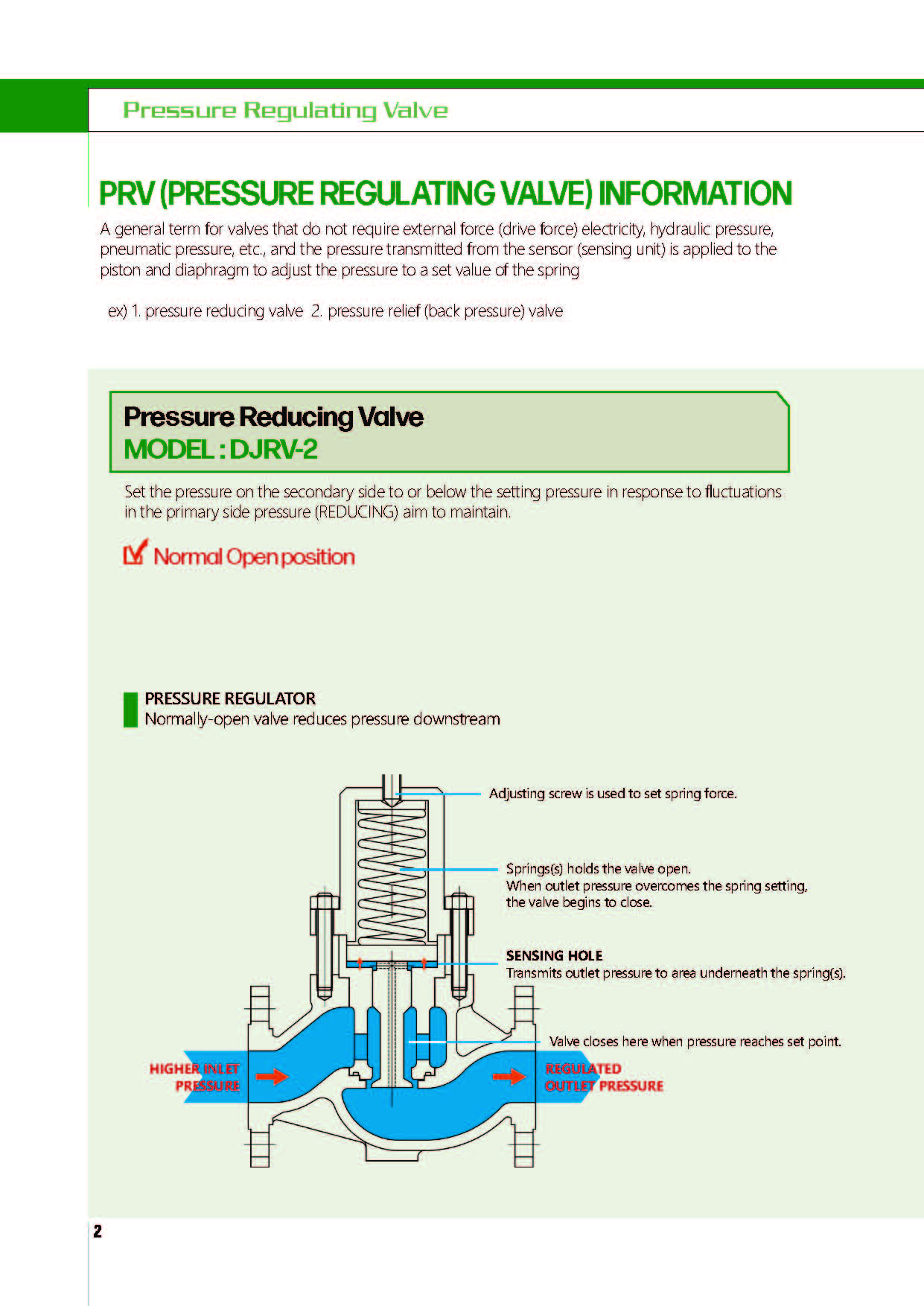

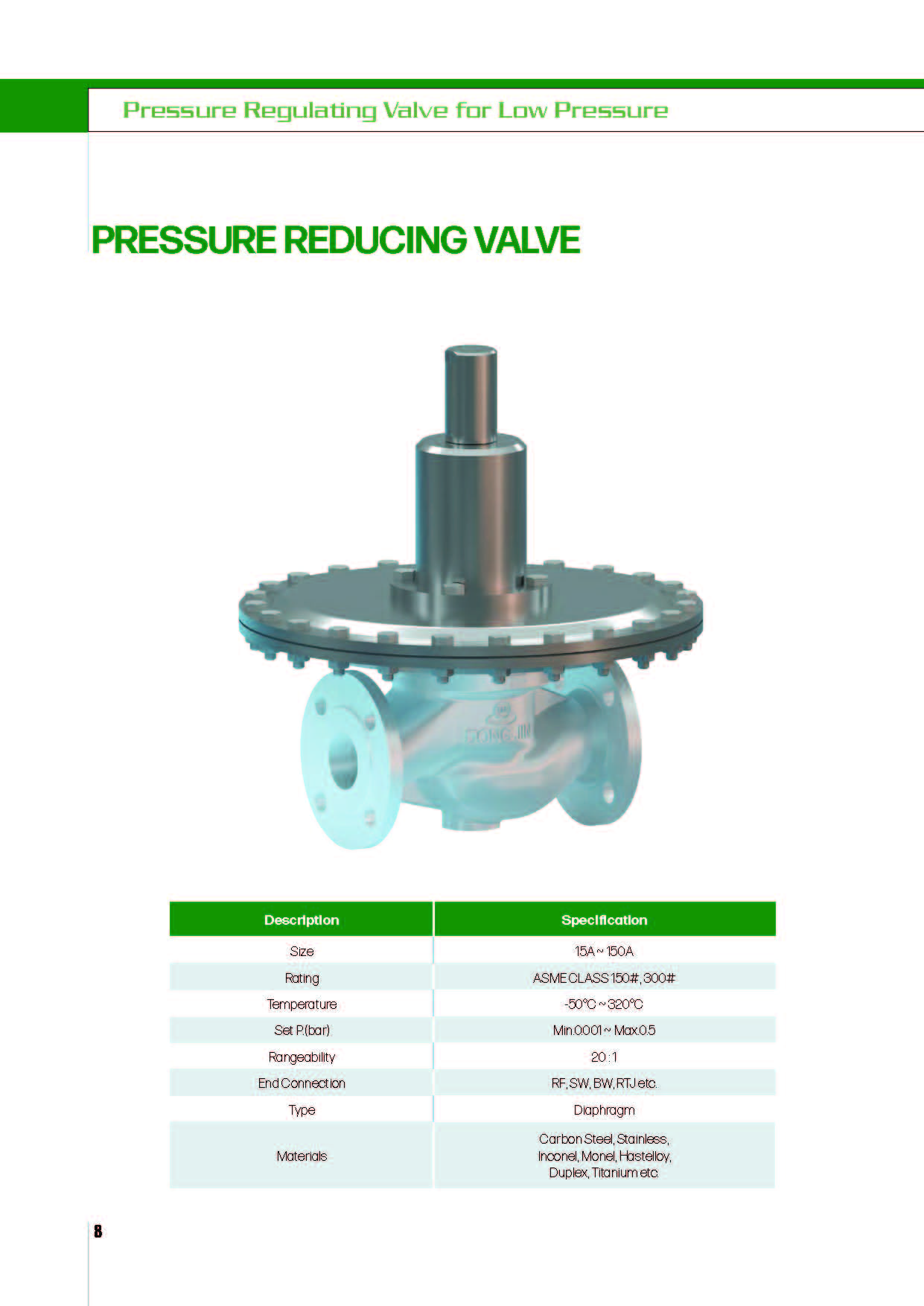

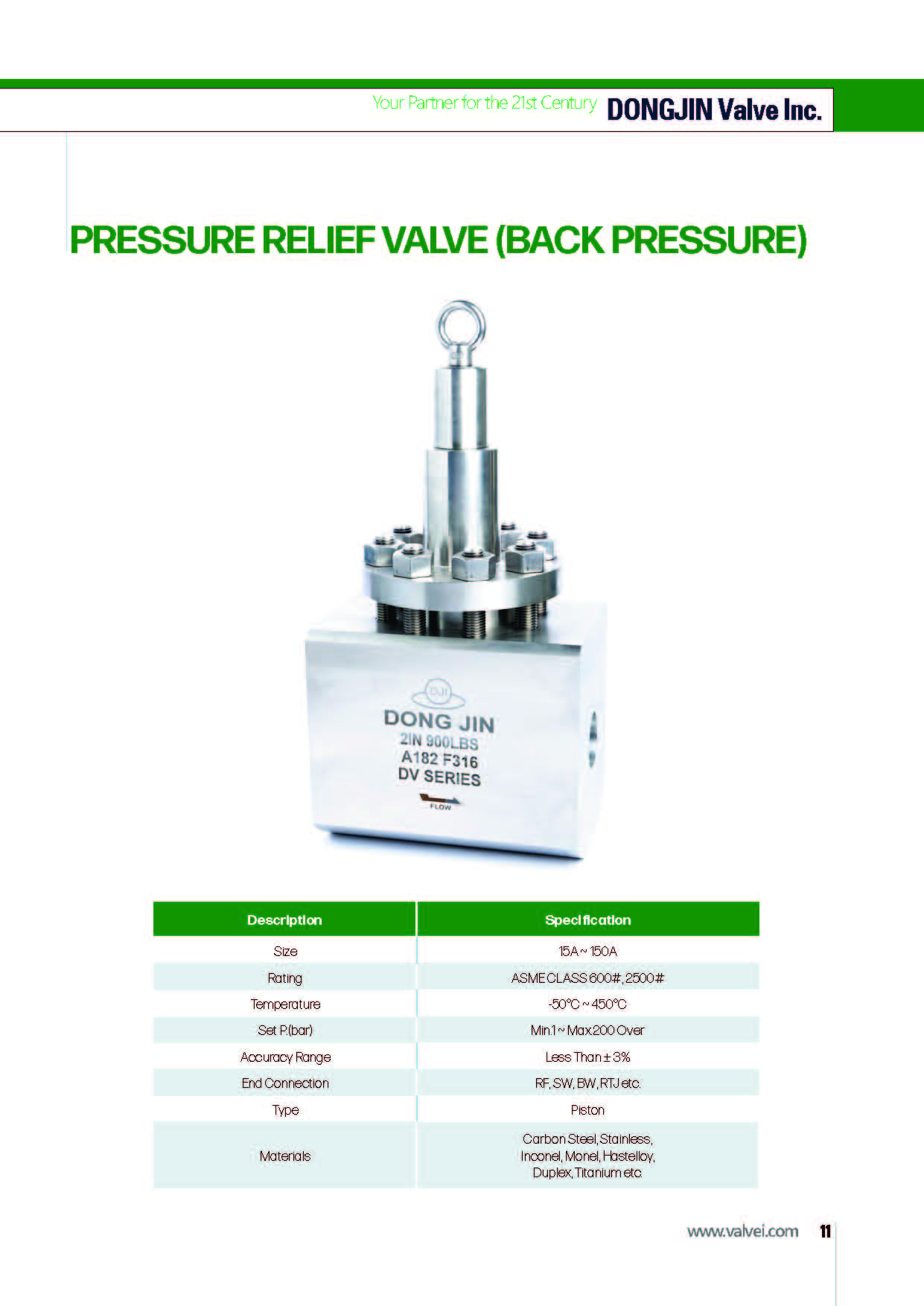

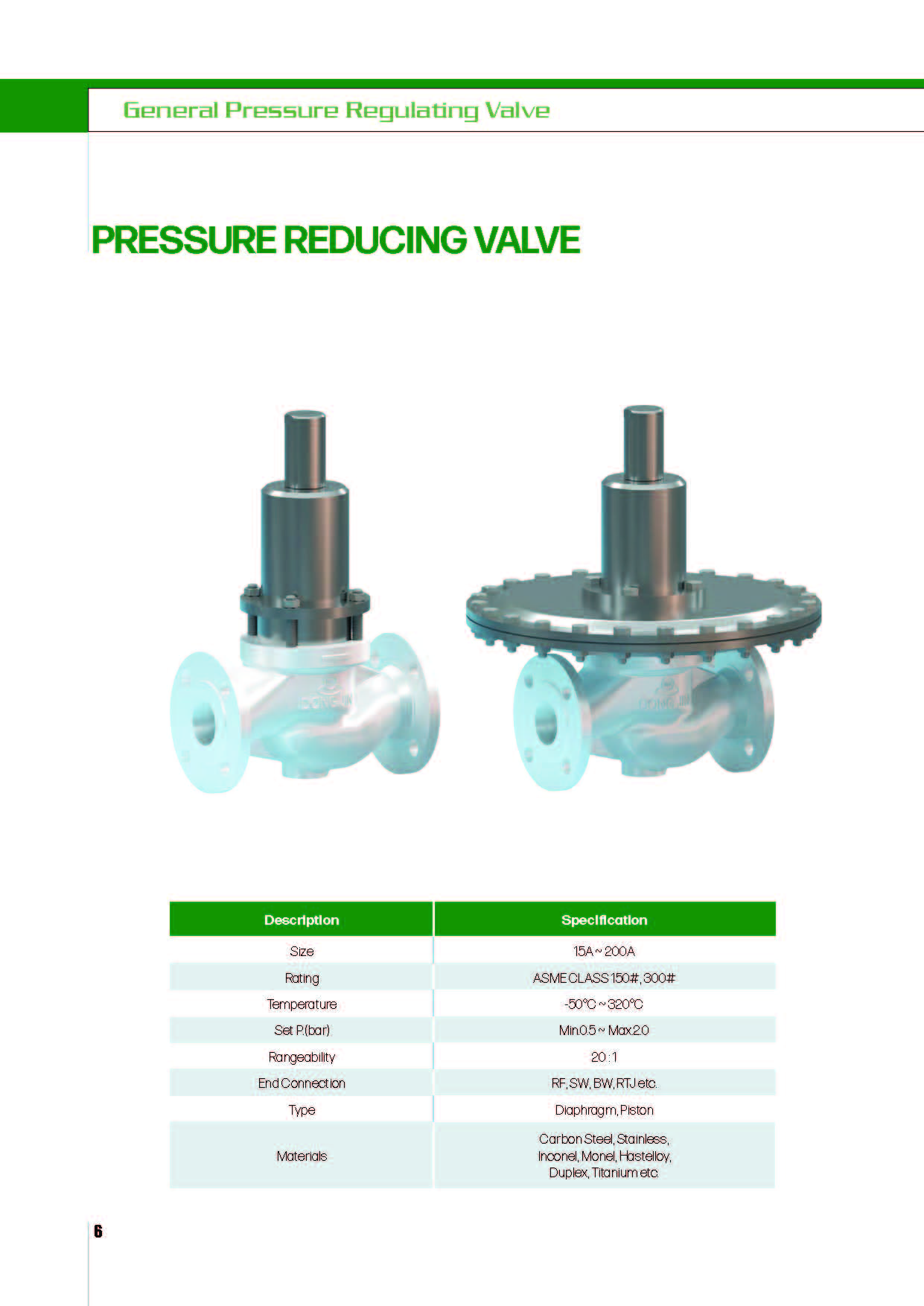

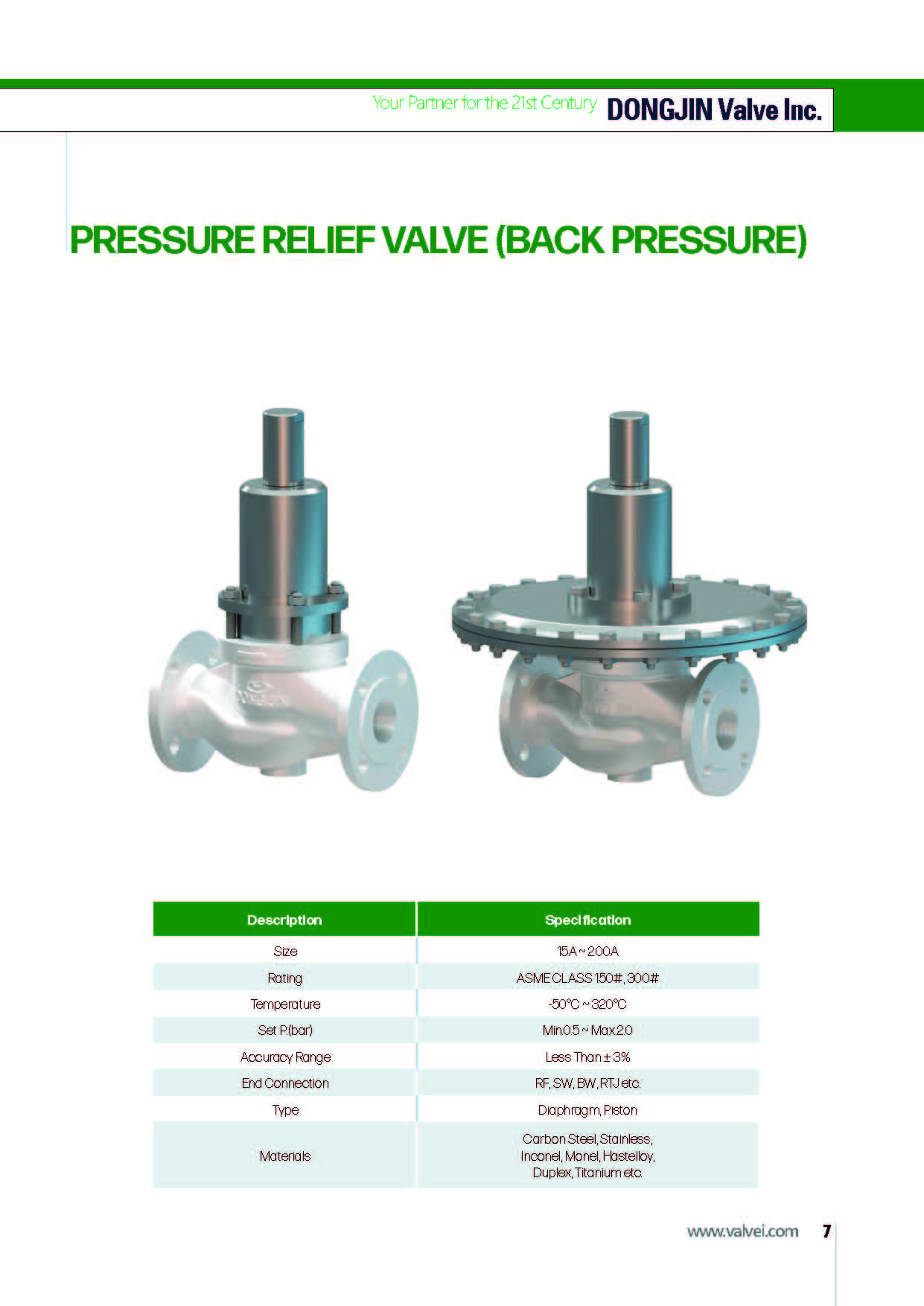

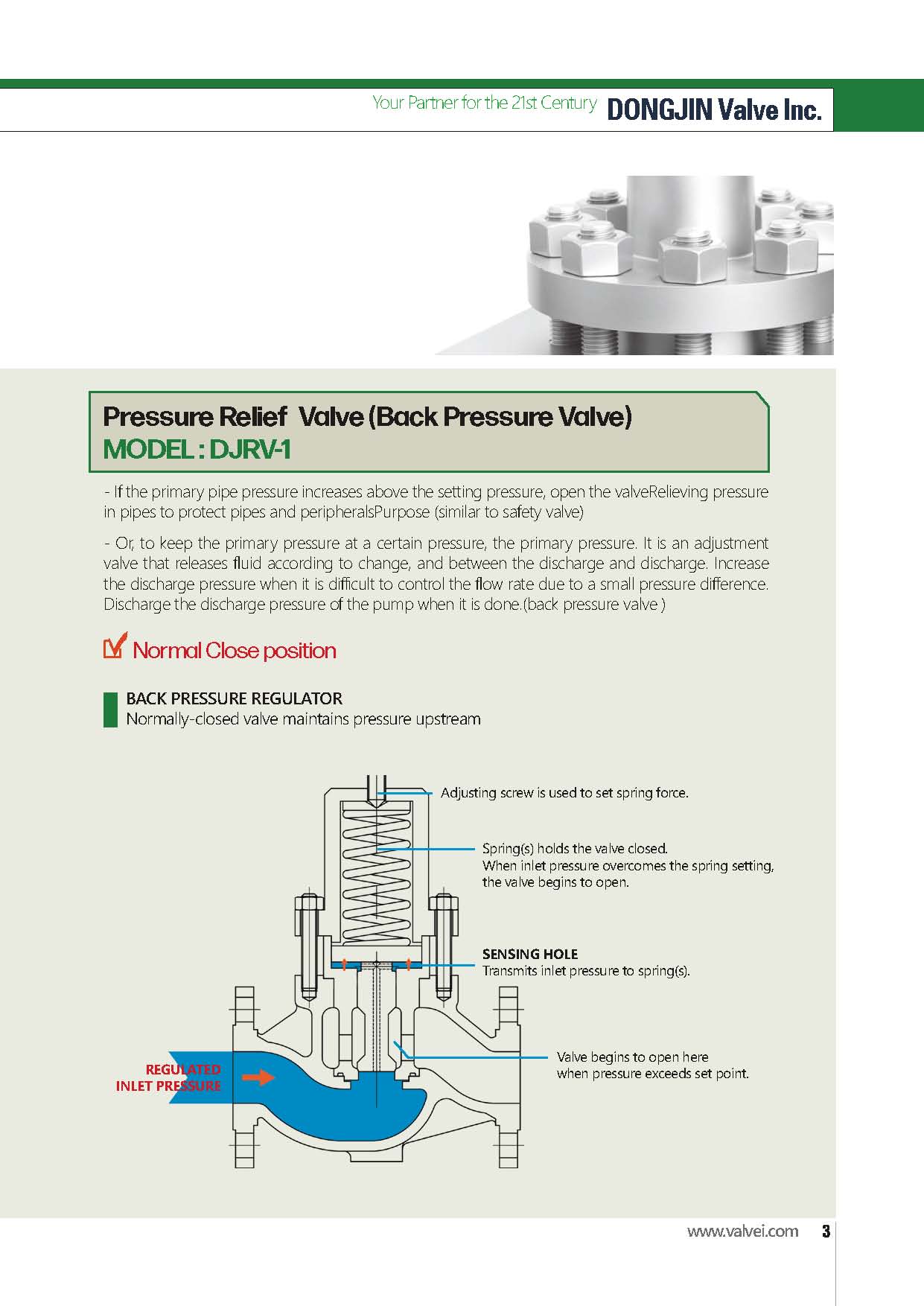

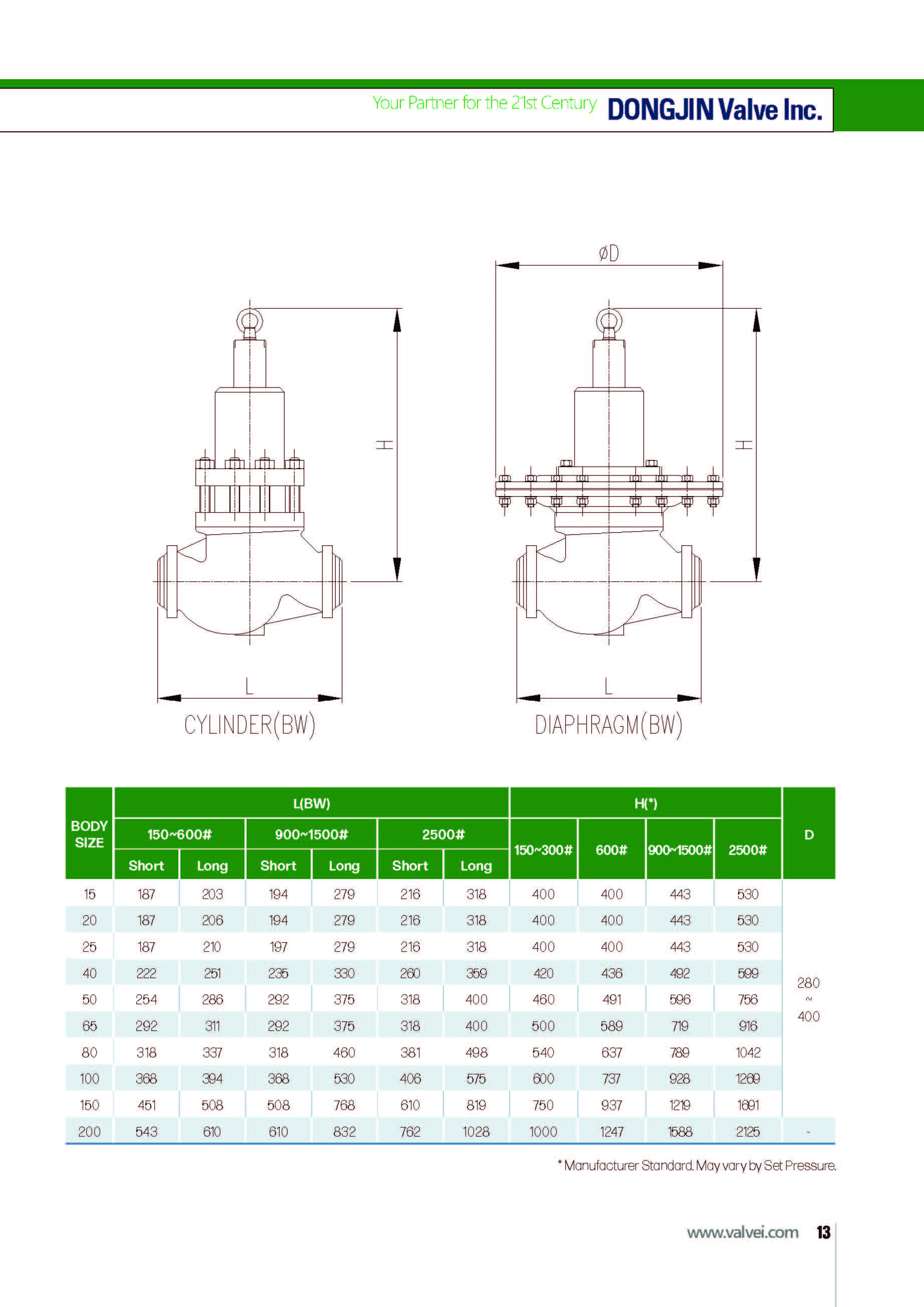

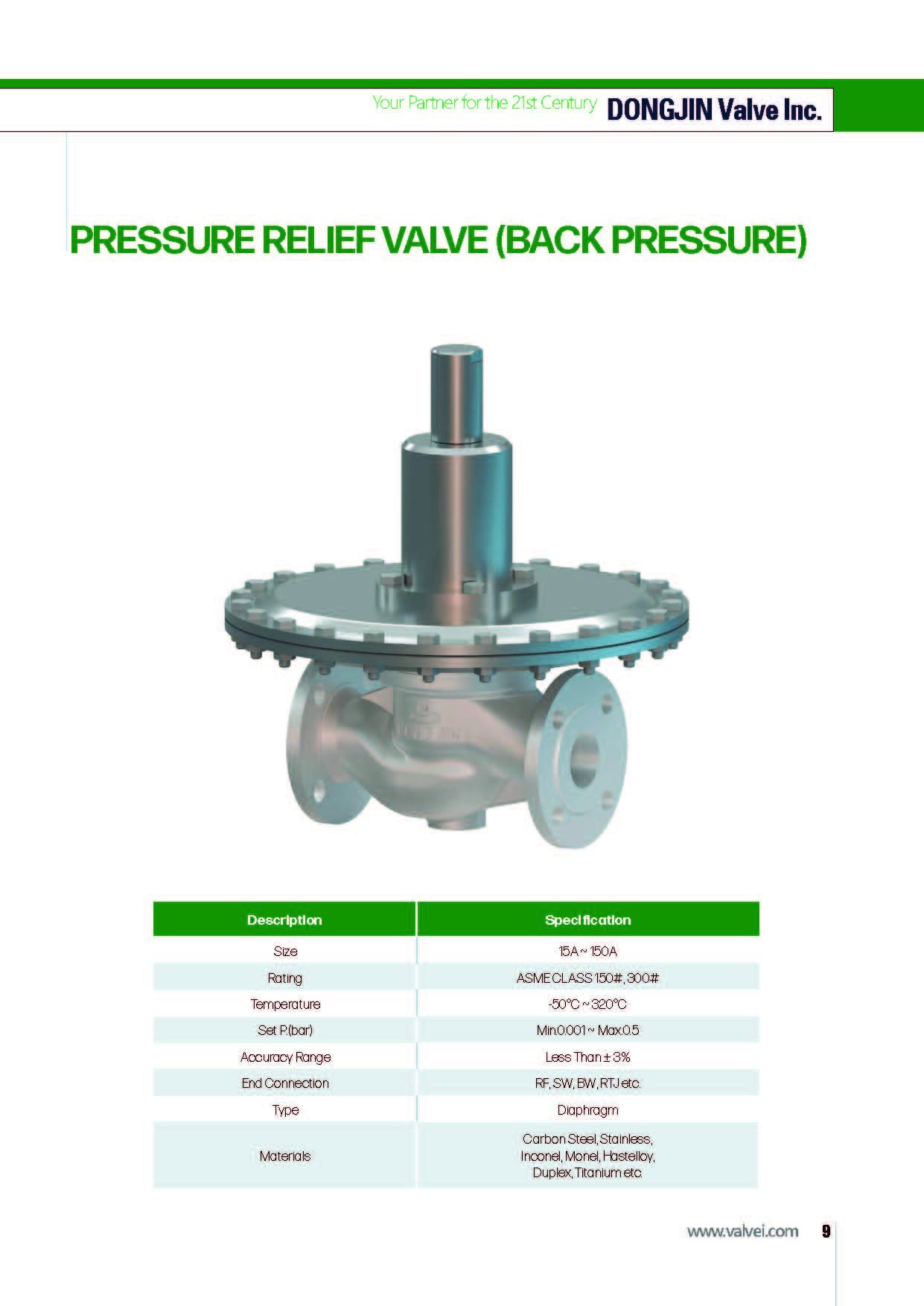

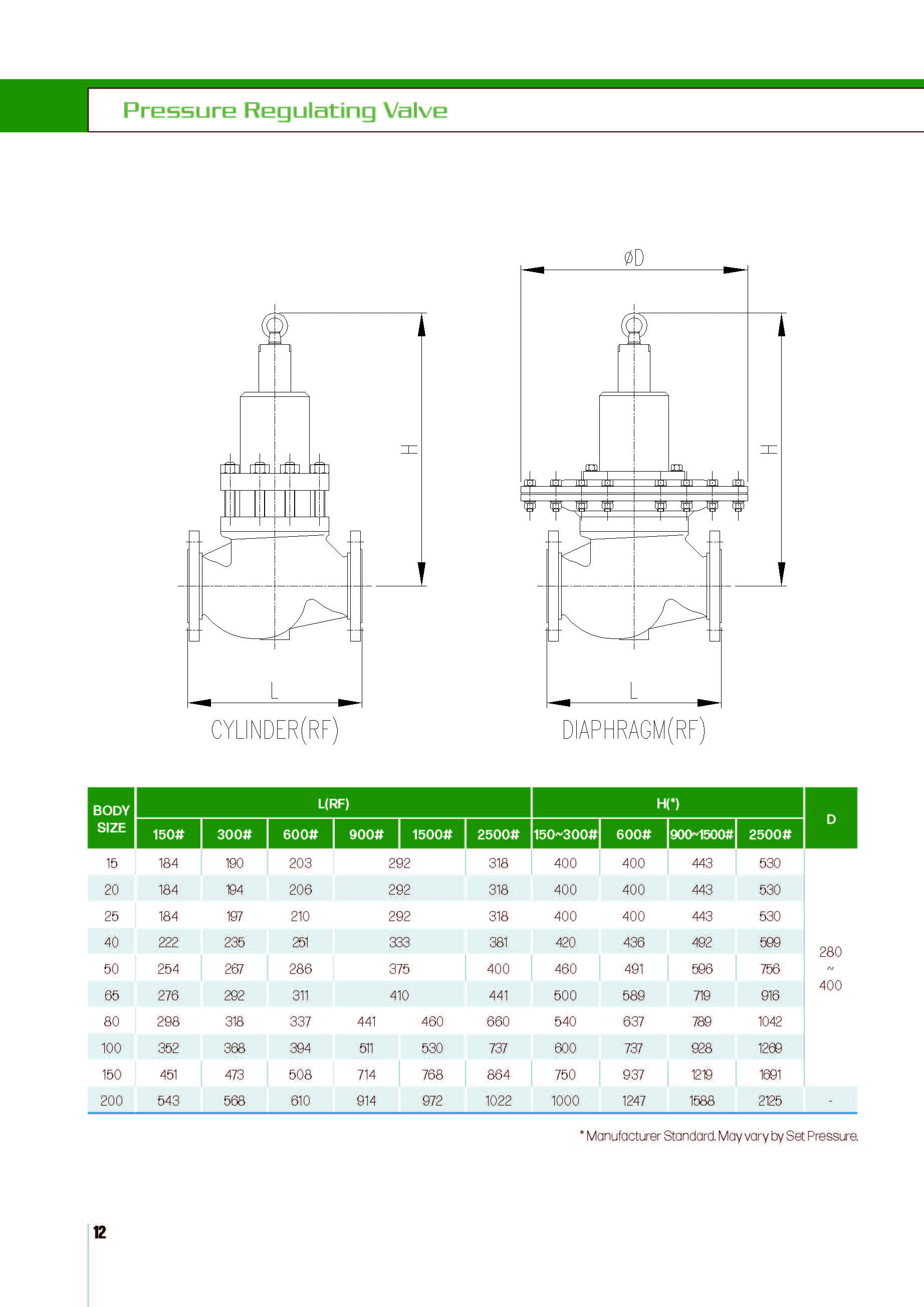

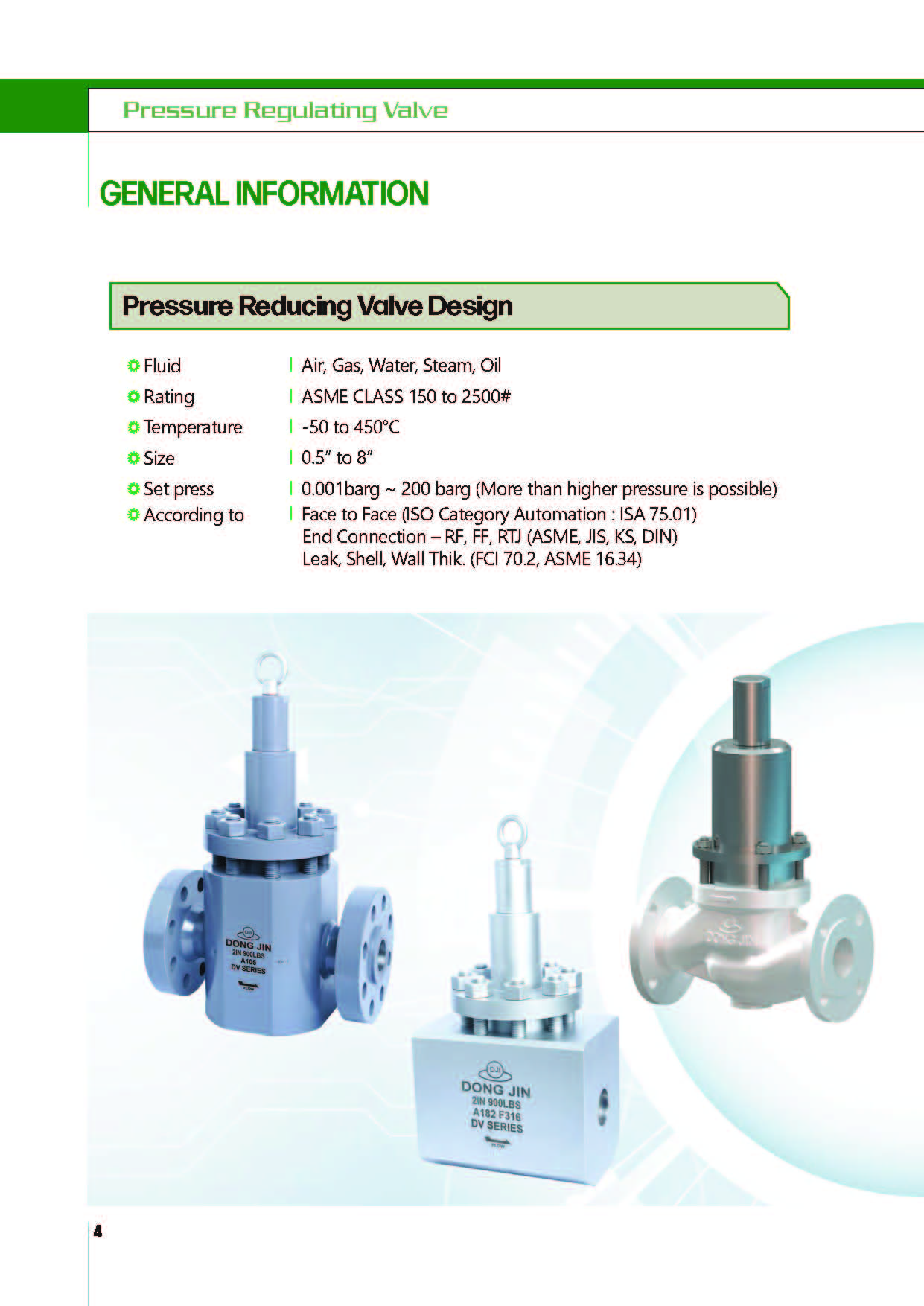

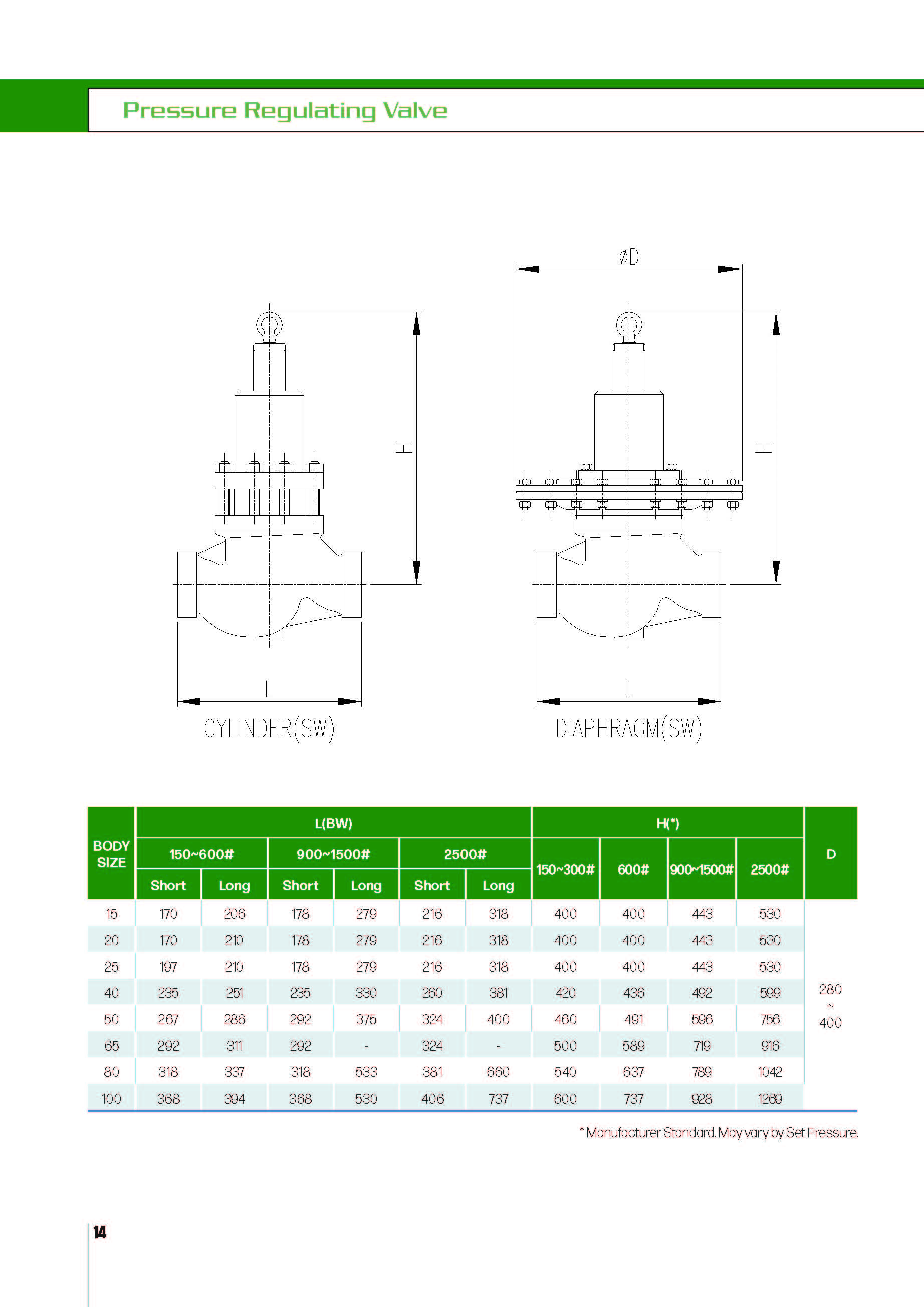

DJRV		고온고압용 감압밸브
